ລະບົບສະຫນັບສະຫນູນຊອງຈົດຫມາຍຂອງອາຄານປະກອບດ້ວຍສະມາຊິກໂຄງສ້າງຮອງ, fasteners, ອົງປະກອບກັນນ້ໍາ, ແລະອຸປະກອນສໍາເລັດຮູບທີ່ເຊື່ອມຕໍ່ກອບເຫຼັກຕົ້ນຕໍກັບກະດານມຸງແລະຝາ.SENBOວັດສະດຸກໍ່ສ້າງສະຫນອງລະດັບຄວາມສົມບູນຂອງອົງປະກອບເຫຼົ່ານີ້ສໍາລັບໂຄງການໂຄງສ້າງເຫຼັກ, ລວມທັງ purlins, ສະຫນັບສະຫນູນ clips, ລະບົບ gutter, flashing, ແລະອຸປະກອນການຜະນຶກ.
ໂດຍປົກກະຕິລະບົບດັ່ງກ່າວແບ່ງອອກເປັນຫ້າກຸ່ມທີ່ມີປະໂຫຍດ:
ສະຫນັບສະຫນູນໂຄງສ້າງ:C, Z, U, ແລະແຜ່ນເຫຼັກຮູບ L, ຊ່ອງໃສ່ຫມວກ, ເຊືອກຜູກ, ແລະທໍ່ເຊືອກຜູກ. ສະມາຊິກເຫຼົ່ານີ້ໂອນການໂຫຼດຈາກມຸງແລະຝາຜະຫນັງໄປຫາກອບເຫຼັກຕົ້ນຕໍ.
fastening ແລະການເຊື່ອມຕໍ່:ຄລີບຮອງພື້ນຫລັງຄາ ແລະຝາ, ແຖບເລື່ອນ ແລະ ຍຶດຄົງທີ່, ສະກູເຈາະຕົນເອງ, ແຜ່ນຕັດຕັດ, ແລະຕົວຍຶດປິດບັງ. ອົງປະກອບເຫຼົ່ານີ້ກໍານົດວິທີການທີ່ແຜງຖືກຮັບປະກັນແລະວິທີການເຄື່ອນທີ່ຄວາມຮ້ອນຖືກຮອງຮັບ.
ການລະບາຍນໍ້າ:Gutters ເຫຼັກຫຼືສະແຕນເລດ, ທໍ່ນ້ໍາຝົນ, downpipes, ແລະອົງປະກອບລະບາຍນ້ໍາ siphonic. ການອອກແບບລະບາຍນ້ໍາທີ່ເຫມາະສົມປ້ອງກັນການສະສົມຂອງນ້ໍາແລະການຮົ່ວໄຫຼຢູ່ໃນຂອບເຂດຂອງມຸງ.
ກະພິບ ແລະ ຕັດ:ຫມວກກັນກະທົບ, ແຜ່ນກະພິບ, ຕັດຂອບ, ປິດ, ແລະຂອບ drip. ລາຍການເຫຼົ່ານີ້ປະທັບຕາແຄມຂອງກະດານແລະການຫັນປ່ຽນ, ການຮັກສານ້ໍາອອກແລະສະຫນອງຮູບລັກສະນະສໍາເລັດຮູບ.
insulation ແລະ sealing:ການສນວນກັນຄວາມຮ້ອນ, ສິ່ງກີດຂວາງ vapor, ເຍື່ອ breathable, tapes sealant, ແລະ gaskets. ຜະລິດຕະພັນເຫຼົ່ານີ້ຄວບຄຸມການຖ່າຍໂອນຄວາມຮ້ອນ, ການຄຸ້ມຄອງການຂົ້ນ, ແລະຮັກສາ airtightness.
ແຜ່ນແພຮູບ Cແມ່ນສະມາຊິກຮອງທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດໃນຊອງການກໍ່ສ້າງໂລຫະ. ຂະຫນາດຕັ້ງແຕ່ C80 ຫາ C350, ມີຄວາມຫນາຕັ້ງແຕ່ 1.5 ມມຫາ 3.5 ມມ. ພວກເຂົາເຈົ້າແມ່ນງ່າຍດາຍທີ່ຈະ fabricate ແລະຕິດຕັ້ງ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບອາຄານອຸດສາຫະກໍາທົ່ວໄປແລະສາງ.
Z-shaped purlinsສະເໜີໃຫ້ປະສິດທິພາບການທັບຊ້ອນກັນດີກວ່າພາກສ່ວນຮູບຊົງ C ແລະມັກຈະຖືກລະບຸໄວ້ສໍາລັບໄລຍະທີ່ຍາວກວ່າ. ຂະຫນາດຕັ້ງແຕ່ Z80 ຫາ Z350, ມີຮູເຈາະລ່ວງຫນ້າທີ່ມີຢູ່ເພື່ອປັບປຸງຄວາມຖືກຕ້ອງຂອງການຕິດຕັ້ງແລະການປະຕິບັດການລະບາຍນ້ໍາ.
ເຫຼັກຮູບຕົວ U ແລະຮູບ Lຖືກນໍາໃຊ້ສໍາລັບການກອບປະຕູແລະປ່ອງຢ້ຽມ, ເສີມມຸມ, ແລະການແກ້ໄຂຂອບ.ຊ່ອງໃສ່ຫມວກເຮັດວຽກກັບວົງເລັບສະຫນັບສະຫນູນທີ່ກົງກັນໃນລະບົບທີ່ຕ້ອງການການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນ. Sag rods ແລະ bracing tubes ປັບປຸງຄວາມຫມັ້ນຄົງໂດຍລວມຂອງລະບົບ purlin.
ຄລິບສະຫນັບສະຫນູນແມ່ນພາກສ່ວນທີ່ສໍາຄັນທາງດ້ານເຕັກນິກທີ່ສຸດຂອງລະບົບມຸງ seam ຢືນ.ຮອງຮັບການເລື່ອນອະນຸຍາດໃຫ້ກະດານຫລັງຄາຂະຫຍາຍແລະເຮັດສັນຍາກັບການປ່ຽນແປງຂອງອຸນຫະພູມ, ຫຼຸດຜ່ອນຄວາມກົດດັນທີ່ຖ້າບໍ່ດັ່ງນັ້ນອາດຈະເຮັດໃຫ້ເກີດຄວາມເມື່ອຍລ້າຂອງ buckling ຫຼື fastener. ໂດຍທົ່ວໄປແລ້ວ, ການສະຫນັບສະຫນູນເຫຼົ່ານີ້ປະກອບມີ spacer insulating ເພື່ອປ້ອງກັນການເຊື່ອມຄວາມຮ້ອນ.ສະຫນັບສະຫນູນຄົງທີ່ຖືກນໍາໃຊ້ໃນສະຖານທີ່ທີ່ຕ້ອງຖືກຍັບຍັ້ງການເຄື່ອນໄຫວ, ເຊັ່ນຢູ່ແຄມທາງຫຼືສັນຕາມລວງຍາວ.
ສະກູເຈາະດ້ວຍຕົນເອງກັບເຄື່ອງຊັກ EPDM ແມ່ນຕົວຍຶດມາດຕະຖານສໍາລັບການເຊື່ອມຕໍ່ຝາແລະຫລັງຄາສ່ວນໃຫຍ່. ເຄື່ອງຊັກຜ້າຮັກສາປະທັບຕາ weathertight, ໃນຂະນະທີ່ການເຄືອບ screw ກໍານົດຄວາມຕ້ານທານ corrosion. ແຜ່ນ shear ແມ່ນໃຊ້ໃນລະບົບຊັ້ນຊັ້ນປະກອບເພື່ອເຊື່ອມຕໍ່ດາດຟ້າກັບລໍາເຫຼັກແລະໂອນກໍາລັງ shear.

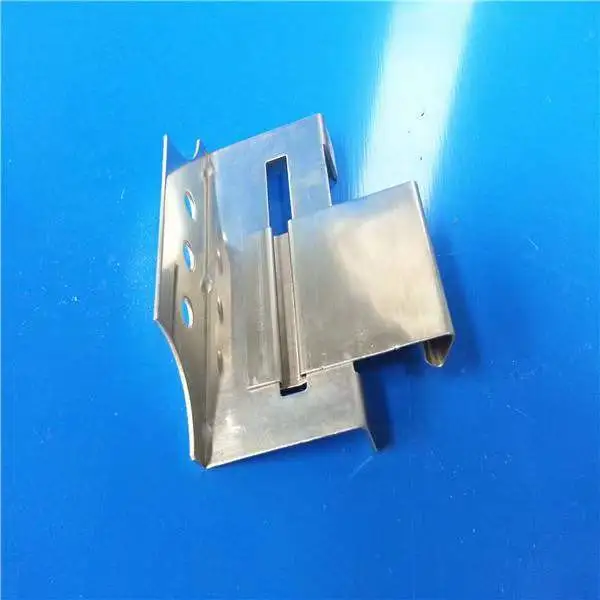

ສໍາລັບລະບົບ seam ຢືນ, clips ສະແຕນເລດແລະອາລູມິນຽມ clamps ກະດານທີ່ປອດໄພໂດຍບໍ່ມີການ penetrating ດ້ານຫລັງຄາ. ນີ້ຫຼຸດຜ່ອນຈໍານວນຂອງ fasteners exposed ແລະປັບປຸງ weathertightness ໃນໄລຍະຍາວ.

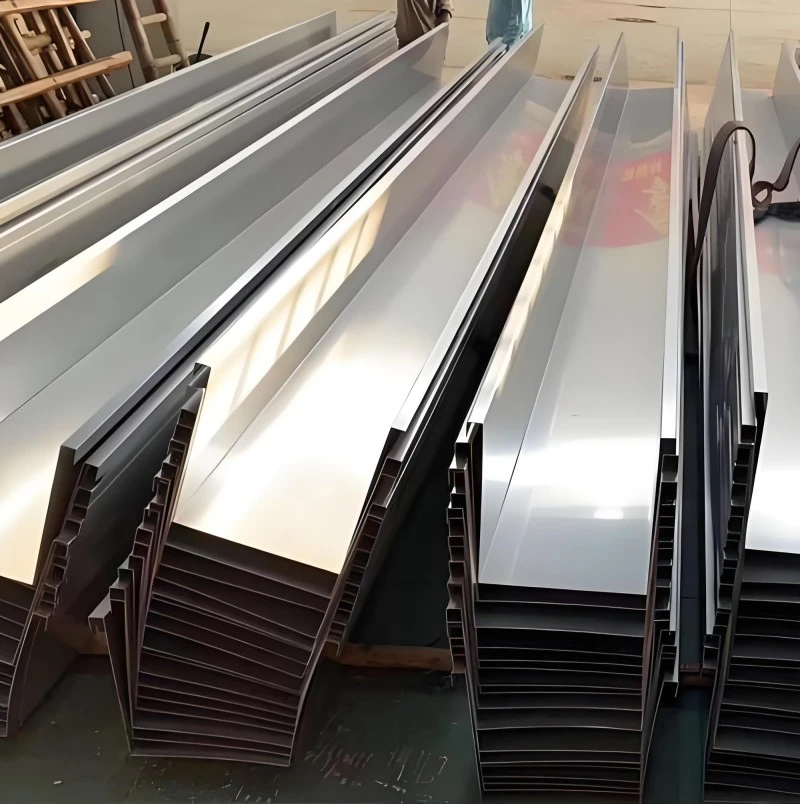

ທໍ່ເຫລໍກແມ່ນອົງປະກອບຫຼັກສໍາລັບການລະບາຍນ້ໍາຫລັງຄາ. ວັດສະດຸທົ່ວໄປປະກອບມີເຫຼັກກ້າ galvanized ແລະສະແຕນເລດ, ຄວາມຫນາຈາກ 1.0 ມມຫາ 2.0 ມມ. ສະແຕນເລດສະຫນອງການຕໍ່ຕ້ານ corrosion ດີກວ່າແລະເປັນທີ່ນິຍົມໃນສະພາບແວດລ້ອມ coastal ຫຼືອຸດສາຫະກໍາ.

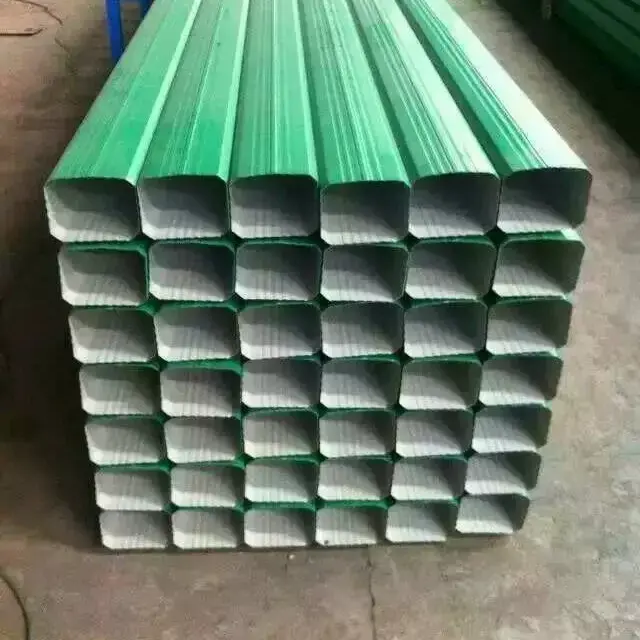

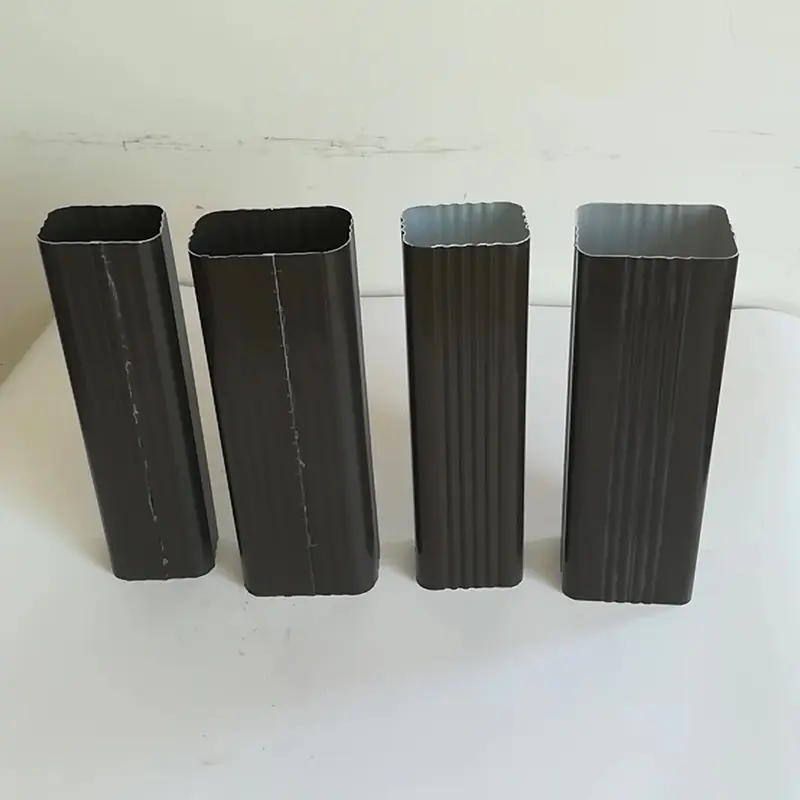

ລະບົບລະບາຍນ້ໍາ Siphonic ແມ່ນໃຊ້ສໍາລັບມຸງທີ່ມີຂະຫນາດໃຫຍ່, ບ່ອນທີ່ມີຄວາມສາມາດໃນການລະບາຍນ້ໍາສູງ. ທໍ່ລະບາຍນ້ຳ ແລະ ທໍ່ນ້ຳຝົນສຳເລັດລະບົບ, ນຳພານ້ຳຈາກທໍ່ລະບາຍນ້ຳໄປສູ່ລະບົບລະບາຍນ້ຳ.
ການກະພິບ ແລະ ການຕັດຊິ້ນສ່ວນ ຜະນຶກການຫັນປ່ຽນລະຫວ່າງແຜງ, ຝາ, ແລະການເຈາະມຸງ. ໝວກ Ridge ກວມເອົາປາຍຫລັງຄາ, ແຜ່ນກະພິບຈັດການຈຸດເຊື່ອມຕໍ່ຈາກຝາຫາຫລັງຄາ, ແລະການຕັດຂອບເຮັດໃຫ້ຮອບວຽນສໍາເລັດ. ການປິດ ແລະ ແຄມຂອງ drip ປ້ອງກັນບໍ່ໃຫ້ນ້ໍາເຂົ້າໄປໃນທ້າຍກະດານແລະ eaves.
ວັດສະດຸ insulation ເຊັ່ນ: ຂົນຫີນແລະຜ້າຂົນແກະແກ້ວໄດ້ຖືກຕິດຕັ້ງຢູ່ໃຕ້ຫລັງຄາແລະກະດານກໍາແພງ. ເຍື່ອ breathable ອະນຸຍາດໃຫ້ຄວາມຊຸ່ມເພື່ອຫນີໄປໃນຂະນະທີ່ປ້ອງກັນບໍ່ໃຫ້ນ້ໍາເຂົ້າ, ແລະອຸປະສັກ vapor ຄວບຄຸມການ condensation ພາຍໃນຊັ້ນ insulation. tapes ແລະ gaskets ສໍາເລັດລະບົບ airtightness.
| ໝວດໝູ່ | ຂໍ້ມູນຈໍາເພາະທົ່ວໄປ | ບັນທຶກ |
|---|---|---|
| ແຜ່ນແພຮູບ C | C80–C350, ຄວາມຫນາ 1.5–3.5 ມມ | ທົ່ວໄປທີ່ສຸດສໍາລັບອາຄານທົ່ວໄປ |
| Z-shaped purlins | Z80–Z350, ຄວາມຫນາ 1.5–3.5 ມມ | ມີຮູເຈາະໄວ້ລ່ວງໜ້າ |
| ສະຫນັບສະຫນູນມຸງ | ປະເພດເລື່ອນແລະຄົງທີ່, ຄວາມສູງຕ່າງໆ | ມີ insulating spacer |
| screws ເຈາະດ້ວຍຕົນເອງ | ເຄື່ອງຊັກຜ້າ EPDM, ລະດັບອຸນຫະພູມ -45 ° C ຫາ 120 ° C | ການເຄືອບກໍານົດຄວາມຕ້ານທານ corrosion |
| ທໍ່ເຫລັກ | Galvanized ຫຼື stainless, 1.0–2.0 mm | ສະແຕນເລດສໍາລັບເຂດແຄມທະເລ |
| ກະພິບ ແລະ ຕັດ | Galvanized ຫຼືສີເຄືອບ, 0.4-0.8 ມມ | ໂປຣໄຟລ໌ຖືກຈັບຄູ່ກັບປະເພດແຜງ |
| ສນວນ | ຂົນຫີນ, ຂົນແກ້ວ, 50–150 ມມ | ເລືອກໂດຍຄວາມຕ້ອງການຄວາມຮ້ອນ |
| ເຍື່ອລະບາຍອາກາດ | ປະເພດ PE, ກວ້າງ 1.0–1.5 ມ | ກັນນ້ໍາແລະ vapor-permeable |
| ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້ | JGJ/T 473-2019 | ວິສະວະກໍາລະບົບຊອງຈົດຫມາຍໂລຫະກໍ່ສ້າງ |
ສໍາລັບລະບົບຫລັງຄາ:ໄລຍະຫ່າງ purlin, ປະເພດ clip ສະຫນັບສະຫນູນ, ແລະ profile panel ຕ້ອງໄດ້ຮັບການປະສານງານ. ການສະຫນັບສະຫນູນເລື່ອນແມ່ນມາດຕະຖານສໍາລັບການຢືນມຸງ seam ເພື່ອຮອງຮັບການເຄື່ອນໄຫວຄວາມຮ້ອນ. ຄວາມສູງຂອງການສະຫນັບສະຫນູນຕ້ອງກົງກັບຄວາມຫນາຂອງ insulation ເພື່ອຫຼີກເວັ້ນການບີບອັດ.
ສໍາລັບລະບົບກໍາແພງ:purlins ຮູບ C ປົກກະຕິແລ້ວແມ່ນພຽງພໍ. ວິທີການ fastening ແມ່ນຂຶ້ນກັບ profile panel ກໍາແພງຫີນແລະການໂຫຼດພະລັງງານລົມ. ສະກູເຈາະດ້ວຍຕົນເອງກັບເຄື່ອງຊັກ EPDM ແມ່ນປົກກະຕິສໍາລັບຝາ fastener ເປີດເຜີຍ; fasteners ປົກປິດອາດຈະຖືກນໍາໃຊ້ສໍາລັບຫມູ່ຄະນະສະຖາປັດຕະ.
ສໍາລັບສະພາບແວດລ້ອມທີ່ກັດກ່ອນ:ກໍານົດ gutters ສະແຕນເລດ, fasteners ເຄືອບ, ແລະ purlins ເຄືອບອາລູມິນຽມສັງກະສີ. ເຄື່ອງຊັກຜ້າ EPDM ຕ້ອງເຂົ້າກັນໄດ້ກັບການເຄືອບກະດານແລະສະພາບອາກາດໃນທ້ອງຖິ່ນ.
ສໍາລັບຫລັງຄາຂະຫນາດໃຫຍ່:Z-shaped purlins ທີ່ມີຮູທາງສ່ວນຫນ້າຂອງ punched ສະຫນອງການຈັດລຽງການລະບາຍນ້ໍາທີ່ດີກວ່າແລະສະຫນັບສະຫນູນກະດານ. ການລະບາຍນ້ໍາ Siphonic ອາດຈະຈໍາເປັນສໍາລັບມຸງທີ່ມີຄວາມຫນາແຫນ້ນຂອງຝົນສູງ.
ການຕິດຕັ້ງ Purlin:ໝາຍເສັ້ນໂຄງຮ່າງໃສ່ໂຄງເຫຼັກຫຼັກກ່ອນການຕິດຕັ້ງ. ໄລຍະຫ່າງ Purlin ຕ້ອງກົງກັບຮູບແຕ້ມການອອກແບບ. ການເຊື່ອມຕໍ່ລະຫວ່າງ purlins ແລະກອບຕົ້ນຕໍຕ້ອງໄດ້ຮັບການ tightened ຢ່າງເຕັມສ່ວນ, ແລະ rods sag ຄວນຖືກຕິດຕັ້ງບ່ອນທີ່ຕ້ອງການເພື່ອປ້ອງກັນການເຄື່ອນໄຫວຂ້າງຄຽງ.
ສະຫນັບສະຫນູນການຕິດຕັ້ງ clip:ຕິດຕັ້ງຄລິບໃນທິດທາງດຽວກັນກັບລໍາດັບການຈັດວາງກະດານ. ພື້ນຖານ clip ຕ້ອງຖືກຍຶດຢ່າງປອດໄພກັບ purlin. ກວດເບິ່ງວ່າຊ່ອງສຽບ insulating ຖືກຈັດຕໍາແຫນ່ງຢ່າງຖືກຕ້ອງເພື່ອຫຼີກເວັ້ນການຂົວຄວາມຮ້ອນ.
ການແກ້ໄຂກະດານ:ສໍາລັບລະບົບ seam ຢືນ, ປະກອບ panels ໃສ່ clips ແລະ seam ໃຫ້ເຂົາເຈົ້າກັບອຸປະກອນການປັບ. ຫຼີກລ້ຽງການບີບອັດສະກູເຈາະດ້ວຍຕົວມັນເອງເກີນຄວາມເຄັ່ງຄັດໃນລະບົບເຄື່ອງຍຶດທີ່ເປີດເຜີຍ, ເພາະວ່ານີ້ສາມາດເຮັດໃຫ້ເຄື່ອງຊັກຜ້າ EPDM ເສຍຫາຍ ແລະຫຼຸດຜ່ອນຄວາມເຄັ່ງຕຶງຂອງດິນຟ້າອາກາດ.
ການຕິດຕັ້ງ Gutter ແລະກະພິບ:ຮັບປະກັນວ່າທໍ່ລະບາຍນ້ຳລົງໄປຫາຈຸດອອກ. ປະທັບຕາຂໍ້ຕໍ່ lap ທັງຫມົດແລະການຫັນປ່ຽນ. ການກະພິບຕ້ອງທັບຊ້ອນກັນກັບ ribs ກະດານຢ່າງຖືກຕ້ອງເພື່ອປ້ອງກັນບໍ່ໃຫ້ນ້ໍາຕິດຕາມຢູ່ຫລັງ cladding.
ອົງປະກອບຂອງລະບົບສະຫນັບສະຫນູນໄດ້ຖືກອອກແບບເພື່ອເຮັດວຽກກັບລະດັບເຕັມຂອງກະດານ envelope ໂລຫະທີ່ສະຫນອງໂດຍ SENBO, ລວມທັງ.ແຜ່ນເຫຼັກ profiled, Rock Wool Sandwich Panels, ແຜງອາລູມີນຽມ-ແມກນີຊຽມ-ແມກນີສ, ແລະແຜງເຈາະ. ຕົວຢ່າງ, ຮູບແບບ purlin ສໍາລັບຝາຜະຫນັງ sandwich ແຕກຕ່າງຈາກທີ່ສໍາລັບກໍາແພງແຜ່ນທີ່ມີຜິວດຽວເນື່ອງຈາກຄວາມແຕກຕ່າງໃນຄວາມສາມາດໃນການຂະຫຍາຍ. ທີມງານວິສະວະກໍາຂອງພວກເຮົາສາມາດສະຫນອງການແຕ້ມຮູບແບບທີ່ປະສານງານການສະຫນັບສະຫນູນໂຄງສ້າງກັບປະເພດກະດານທີ່ເລືອກ.
ແຜ່ນຮອງເລື່ອນເຮັດໃຫ້ກະດານຫລັງຄາສາມາດເຄື່ອນທີ່ຕາມຄວາມຍາວຂອງມັນເມື່ອອຸນຫະພູມປ່ຽນແປງ. ນີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມກົດດັນຄວາມຮ້ອນແລະປ້ອງກັນຄວາມເມື່ອຍລ້າຂອງ fastener. ການສະຫນັບສະຫນູນຄົງທີ່ແມ່ນໃຊ້ໃນຈຸດຍັບຍັ້ງເຊັ່ນ eaves ແລະສັນຕາມລວງຍາວ. ໃນມຸງ seam ຢືນ, clip ສ່ວນຫຼາຍແມ່ນປະເພດເລື່ອນ, ມີ clips ຄົງທີ່ນໍາໃຊ້ພຽງແຕ່ສະຖານທີ່ສະເພາະ.
ໄລຍະຫ່າງຂອງ Purlin ແມ່ນຂຶ້ນກັບໂປຣໄຟລ໌ແຜງ, ຄວາມຫນາຂອງແຜ່ນ, ການໂຫຼດລົມ, ແລະການໂຫຼດຫິມະ. ແຜງທີ່ແຂງແຮງກວ່າທີ່ມີກະດູກຂ້າງສູງສາມາດຂະຫຍາຍໄລຍະທາງທີ່ຍາວກວ່າແລະຕ້ອງການ purlins ຫນ້ອຍລົງ. ໄລຍະຫ່າງຕ້ອງໄດ້ຮັບການກວດສອບໂດຍການຄິດໄລ່ໂຄງສ້າງສໍາລັບແຕ່ລະໂຄງການ. ທີມງານດ້ານວິຊາການຂອງພວກເຮົາສາມາດແນະນໍາຮູບແບບທີ່ເຫມາະສົມໂດຍອີງໃສ່ກະດານທີ່ເລືອກ.
ສໍາລັບເຂດຊາຍຝັ່ງທະເລ, ຄວນກໍານົດ fasteners ທີ່ມີການເຄືອບຕ້ານ corrosion ສູງ. fasteners ສະແຕນເລດຫຼືຜູ້ທີ່ມີການເຄືອບສັງກະສີອາລູມິນຽມຫນັກແມ່ນເຫມາະສົມ. ເຄື່ອງຊັກຜ້າ EPDM ຍັງຕ້ອງທົນທານຕໍ່ UV ແລະເຂົ້າກັນໄດ້ກັບການເຄືອບກະດານເພື່ອຮັກສາປະທັບຕາທີ່ທົນທານຕໍ່ສະພາບອາກາດ.
ແມ່ນແລ້ວ. ຄລິບສະຫນັບສະຫນູນ, ກະພິບ, ແລະການປິດສາມາດຜະລິດເພື່ອໃຫ້ກົງກັບຮູບຮ່າງຂອງແຜງທີ່ບໍ່ແມ່ນມາດຕະຖານ. ສະຫນອງການແຕ້ມຮູບ profile panel ແລະຂໍ້ກໍານົດໂຄງສ້າງຂອງໂຄງການເພື່ອໃຫ້ອົງປະກອບທີ່ຖືກຕ້ອງສາມາດເລືອກຫຼືຜະລິດ.
ໃບຢັ້ງຢືນວັດສະດຸ, ບົດລາຍງານການເຄືອບ, ແລະບົດລາຍງານການທົດສອບຜະລິດຕະພັນສາມາດສະຫນອງໄດ້. ສໍາລັບ purlins ແລະ fasteners, ໃບຢັ້ງຢືນການທົດສອບໂຮງງານແມ່ນມີຢູ່. ສໍາລັບໂຄງການທີ່ຕ້ອງການເອກະສານການປະຕິບັດຕາມເພີ່ມເຕີມ, ເຊັ່ນ: ການປະຕິບັດໄຟຫຼືບັນທຶກການຄິດໄລ່ໂຄງສ້າງ, ເຫຼົ່ານີ້ສາມາດສະຫນອງໃຫ້ຕາມຄໍາຮ້ອງຂໍ.
