Floor Decking ແມ່ນແຜ່ນເຫຼັກທີ່ມີຮູບແບບເຢັນທີ່ໃຊ້ເປັນ formwork ຖາວອນໃນລະຫວ່າງການກໍ່ສ້າງແລະເປັນການເສີມແຮງ tensile ໃນຝາອັດປາກຂຸມປະກອບໃນລະຫວ່າງການໃຫ້ບໍລິການ.SENBO ວັດສະດຸກໍ່ສ້າງການສະຫນອງການເປີດ, ປິດ, re-entrant, ແລະ rebar truss ພື້ນເຮືອນລະບົບສໍາລັບໂຄງການໂຄງສ້າງເຫຼັກ, ຄຽງຄູ່ກັບການທີ່ກ່ຽວຂ້ອງ.ແຜ່ນເຫຼັກ profiledແລະລະບົບອຸປະກອນເສີມວັດສະດຸກໍ່ສ້າງສໍາລັບການປະກອບພື້ນທີ່ສົມບູນ.
ມີສີ່ປະເພດຜະລິດຕະພັນຕົ້ນຕໍ, ແຕ່ລະປະເພດມີພຶດຕິກໍາໂຄງສ້າງທີ່ແຕກຕ່າງກັນ:

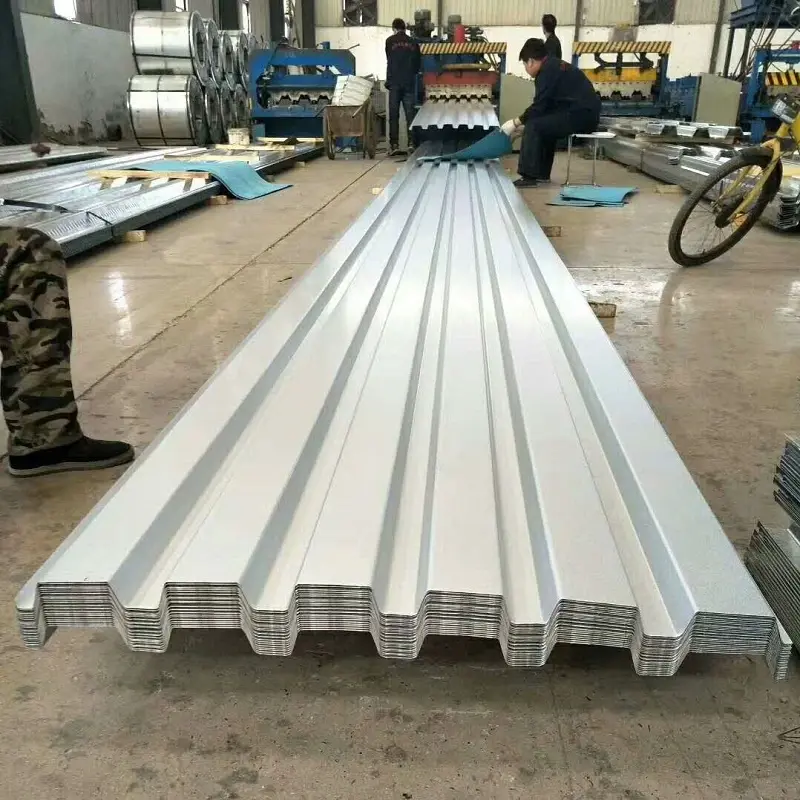

ຊັ້ນພື້ນທີ່ເປີດ:ມີລັກສະນະເປັນຮູບ C ຫຼືໂປຣໄຟລ໌ຄື້ນຄ້າຍຄືກັນກັບກະດູກຂ້າງທີ່ເຫັນໄດ້. ຮູບແບບຕົວແທນປະກອບມີ YXB76-305-915, YXB51-305-915, ແລະ YXB75-200-600. Open deck ສະຫນອງການຕິດຕັ້ງໄວແລະຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ແຕ່ມັນປະຕິບັດຫນ້າທີ່ຕົ້ນຕໍເປັນ formwork ຖາວອນແທນທີ່ຈະເປັນອົງປະກອບທີ່ສົມບູນ. ໂດຍປົກກະຕິມັນໄດ້ຖືກລະບຸໄວ້ສໍາລັບອາຄານອຸດສາຫະກໍາເບົາແລະສາງທີ່ມີຄວາມຕ້ອງການການໂຫຼດປານກາງ.
ການເຂົ້າມາໃຫມ່ຊັ້ນດາດຟ້າ:ໃຊ້ໂປຣໄຟລ໌ເປີດແຄບເພື່ອປັບປຸງປະສິດທິພາບໄຟແລະການກັດກ່ອນ. ຮູບແບບທົ່ວໄປແມ່ນ YXB51-200-600. ເມື່ອປຽບທຽບກັບດາດຟ້າທີ່ເປີດ, ໂປຼໄຟລ໌ເຂົ້າໃຫມ່ສະຫນອງຄວາມແຂງຂອງຝາອັດປາກຂຸມທີ່ສູງຂຶ້ນແລະການບໍລິໂພກຄອນກີດຫຼຸດລົງ, ເຊິ່ງເປັນຕົວແທນຂອງການປັບປຸງບາງສ່ວນໃນພຶດຕິກໍາການປະສົມ.

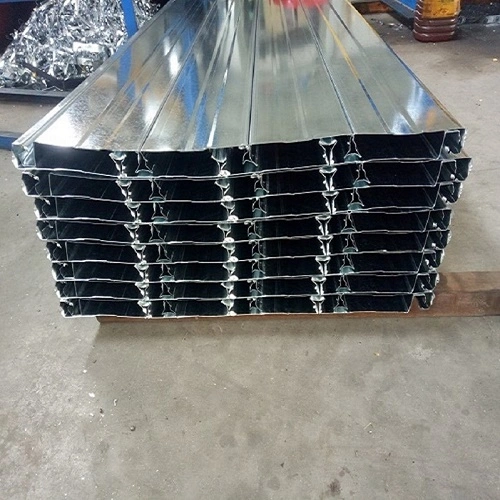

ຊັ້ນຊັ້ນປິດ:ປະກອບ ribs shear ເທິງຫນ້າກະດານ, ເຮັດໃຫ້ການປະຕິບັດການປະສົມຢ່າງເຕັມທີ່ລະຫວ່າງເຫຼັກແລະຄອນກີດ. ດ້ານລຸ່ມແມ່ນຮາບພຽງ ແລະສະອາດຕາ. ຮຸ່ນຫຼັກປະກອບມີ YXB65-185-555, YXB66-240-720, ແລະ YXB65-170-510. ຊັ້ນດາດຟ້າທີ່ປິດສະຫນັບສະຫນຸນ unshored span ຂອງ 3.0-4.5 m, ສະຫນອງການຕໍ່ຕ້ານໄຟທີ່ດີກວ່າ, ແລະຖືກນໍາໃຊ້ທົ່ວໄປໃນອາຄານສູງ.

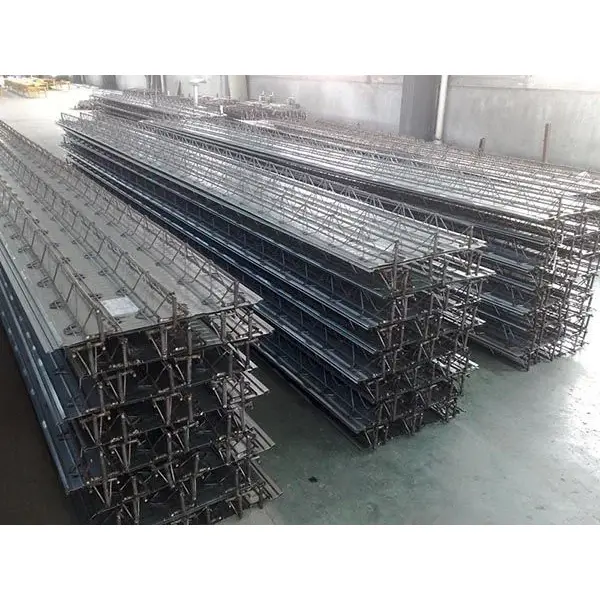

ຊັ້ນດາດຟ້າ Rebar Truss:ຜະສົມຜະສານເຫຼັກກ້າ HRB400 ເຂົ້າໄປໃນ truss ທີ່ມີແຜ່ນພື້ນຖານ galvanized ເຊື່ອມຕໍ່ໂດຍການເຊື່ອມໂລຫະຕໍ່ຕ້ານ. ຄວາມສູງຂອງ Truss ຕັ້ງແຕ່ 70 ມມຫາ 150 ມມ, ແລະແຜ່ນພື້ນຖານແມ່ນຫນາ 0.5 ມມ, ດ້ວຍການເຄືອບສັງກະສີສອງດ້ານຢ່າງຫນ້ອຍ 120 g / m². ການຜູກເຊືອກຢູ່ບ່ອນແມ່ນຫຼຸດລົງ 60% – 70%, ໄລຍະຫ່າງ unshored ສາມາດບັນລຸ 5 m, ແລະ slab 100 ມມບັນລຸໄດ້ປະມານ 1.68 ຊົ່ວໂມງຂອງການຕໍ່ຕ້ານໄຟ.
| ພາລາມິເຕີ | ຊ່ວງ / ທາງເລືອກ | ບັນທຶກ |
|---|---|---|
| ວັດສະດຸ | Q235, Q345, DX51D+Z ເຫຼັກກ້າສັງກະສີ | ຄວາມແຮງຂອງຜົນຜະລິດ 235-550 MPa ມີ |
| ຄວາມຫນາຂອງແຜ່ນ | 0.6–1.5 ມມ | 0.8–1.2 ມມ ທົ່ວໄປທີ່ສຸດ |
| ຄວາມສູງຂອງກະດູກຂ້າງ | 20–130 ມມ | ຂຶ້ນກັບປະເພດໂປຣໄຟລ໌ |
| ຄວາມກວ້າງທີ່ມີປະສິດທິພາບ | 404–1025 ມມ | ຂຶ້ນກັບປະເພດໂປຣໄຟລ໌ |
| ການເຄືອບສັງກະສີ | 60–275 g/m² (ສອງດ້ານ) | ≥120 g/m²ມາດຕະຖານ; ສູງຂຶ້ນສໍາລັບສະພາບແວດລ້ອມແຄມທະເລ |
| ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້ | GB/T 12755-2008 | ແຜ່ນເຫຼັກ profiled ສໍາລັບການກໍ່ສ້າງ |
ແບບທົ່ວໄປໂດຍປະເພດ:
ປະເພດເປີດ:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
ປະເພດປິດ:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
ປະເພດ truss rebar:TD1-70 ຫາ TD5-150, ຄວາມສູງ truss 70-150 mm
ການເລືອກປະເພດຂອງຊັ້ນດາດຟ້າແມ່ນຂຶ້ນກັບປັດໃຈໂຄງການສະເພາະຈໍານວນຫນຶ່ງ:
ຂະຫນາດແລະການໂຫຼດ:ໂຄງການການໂຫຼດແສງສະຫວ່າງ, ໄລຍະສັ້ນສາມາດນໍາໃຊ້ພາສາເປີດ. ພື້ນທີ່ກວ້າງໃຫຍ່ ແລະການໂຫຼດໜັກໄດ້ປະໂຫຍດຈາກດາດຟ້າປິດ ຫຼື ດາດຟ້າເຫຼັກ. ດາດຟ້າປິດຮັບມືກັບພື້ນທີ່ຫ່າງຈາກ 3.0–4.5 ມ, ໃນຂະນະທີ່ສາລະຫັດ rebar ຍາວເຖິງ 5 m ພາຍໃຕ້ເງື່ອນໄຂທີ່ກໍານົດໄວ້.
ຄວາມຕ້ອງການໄຟ:ດາດຟ້າປິດແລະ rebar truss deck ສະຫນອງການປະຕິບັດການໄຟໄດ້ດີກ່ວາດາດຟ້າເປີດ. ການຕັ້ງຄ່າຝາອັດປາກຂຸມປິດບາງອັນໄດ້ຜ່ານການທົດສອບຄວາມຕ້ານທານໄຟ ແລະອາດຈະຖືກໃຊ້ໂດຍບໍ່ມີການສີດພົ່ນກັນໄຟ ເມື່ອການອອກແບບຝາອັດປາກຂຸມປະກອບກົງກັບລະຫັດທີ່ໃຊ້ໄດ້. ການຈັດອັນດັບໄຟແມ່ນຂຶ້ນກັບຄວາມຫນາຂອງຝາອັດປາກຂຸມແລະການປົກຫຸ້ມຂອງຊີມັງ, ບໍ່ແມ່ນຢູ່ເທິງດາດຟ້າຢ່າງດຽວ.
ລຳດັບການກໍ່ສ້າງ:Open deck ມີນ້ໍາຫນັກເບົາແລະໄວໃນການຕິດຕັ້ງ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບພື້ນທີ່ຂະຫນາດໃຫຍ່. deck truss rebar ຫຼຸດຜ່ອນການເຮັດວຽກເສີມໃນສະຖານທີ່ແຕ່ຕ້ອງການເວລານໍາໂຮງງານຜະລິດ prefabrication.
ສະພາບແວດລ້ອມການກັດກ່ອນ:ໂດຍທົ່ວໄປແລ້ວຄໍາຮ້ອງສະຫມັກພາຍໃນເຮືອນໃຊ້ການເຄືອບສັງກະສີຢ່າງຫນ້ອຍ 120 g / m². ສະພາບແວດລ້ອມແຄມຝັ່ງທະເລ ຫຼືທາງເຄມີທີ່ຮຸກຮານອາດຕ້ອງການນໍ້າໜັກສັງກະສີທີ່ສູງກວ່າ ຫຼືມີການປ້ອງກັນທາງເລືອກ. ຊັ້ນສັງກະສີຕົ້ນຕໍປົກປ້ອງເຫຼັກໃນລະຫວ່າງການກໍ່ສ້າງ; ຫຼັງຈາກການວາງຊີມັງ, ການປົກຫຸ້ມຂອງຊີມັງສະຫນອງການປົກປ້ອງ corrosion ໃນໄລຍະຍາວ.
ການກວດສອບກະດານ:ກ່ອນທີ່ຈະຕິດຕັ້ງ, ໃຫ້ກວດເບິ່ງວ່າຄວາມບ່ຽງເບນຂອງແຜ່ນແມ່ນຫນ້ອຍກວ່າ 3 ມມແລະບໍ່ມີການບິດເບືອນທີ່ສໍາຄັນຫຼືຄວາມເສຍຫາຍຂອງການເຄືອບ. ຄວາມຫນາຂອງເຄືອບສັງກະສີແລະຄຸນນະພາບການເຊື່ອມຄວນໄດ້ຮັບການກວດກາກ່ຽວກັບວັດສະດຸທີ່ເຂົ້າມາ.
ໂຄງຮ່າງແລະການແກ້ໄຂ:ເຮັດເຄື່ອງຫມາຍໃສ່ເສັ້ນກາງຢູ່ເສັ້ນເຫຼັກກ່ອນການວາງແຜງ, ໂດຍການຄວບຄຸມການບ່ຽງເບນພາຍໃນ 3 ມມ. ການທັບຊ້ອນກັນຕາມລວງຍາວລະຫວ່າງແຜ່ນທີ່ຕິດກັນຄວນຈະມີຢ່າງຫນ້ອຍ 50 ມມ, ຮັບປະກັນໂດຍການເຊື່ອມ tack. ໄລຍະຫ່າງຂອງການເຊື່ອມໂລຫະຜ່ານຊັ້ນດາດຟ້າແມ່ນປົກກະຕິບໍ່ເກີນ 300 ມມ, ໂດຍມີການຢືນຢັນການເຈາະເຊື່ອມຕາມຄວາມຕ້ອງການຂອງການອອກແບບ.
ການຖົມຄອນກີດ:ຮັກສາການຫຼຸດລົງຢູ່ທີ່ 120 ± 20 ມມ. ຫຼີກເວັ້ນການຕິດຕໍ່ໂດຍກົງລະຫວ່າງເຄື່ອງສັ່ນສະເທືອນແລະພື້ນຜິວຂອງດາດຟ້າເພື່ອປ້ອງກັນຄວາມເສຍຫາຍຂອງການເຄືອບແລະການຜິດປົກກະຕິຂອງແຜງ. ກວດສອບການສະຫນັບສະຫນູນຊົ່ວຄາວໄດ້ຖືກຕໍາແຫນ່ງຢ່າງຖືກຕ້ອງກ່ອນທີ່ຈະຖອກເທ, ໂດຍສະເພາະແມ່ນສໍາລັບການຕິດຕັ້ງ unshored ບ່ອນທີ່ຂະຫນາດແລະຄວາມຫນາຂອງແຜ່ນຕ້ອງສອດຄ່ອງກັບການອອກແບບ.
ການແຕ້ມຮູບແບບ:ກະກຽມການແຕ້ມຮູບແບບລະອຽດກ່ອນທີ່ຈະຕິດຕັ້ງ, ສະແດງທິດທາງຂອງແຜງ, ສະຖານທີ່ທັບຊ້ອນ, ການເປີດ, ແລະຕໍາແຫນ່ງ stud. ພື້ນທີ່ທີ່ບໍ່ສະຫມໍ່າສະເຫມີຄວນໄດ້ຮັບການວາງແຜນລ່ວງຫນ້າເພື່ອຫຼີກເວັ້ນການຕັດທີ່ບໍ່ສາມາດຄວບຄຸມໄດ້ເຊິ່ງສາມາດສົ່ງຜົນກະທົບຕໍ່ການປະຕິບັດໂຄງສ້າງ.
1.ລະບົບຊັ້ນສໍາລັບໂຄງສ້າງເຫລໍກທີ່ສູງຂື້ນແລະຊັ້ນສູງ, ບ່ອນທີ່ມີດາດຟ້າປິດແລະ deck truss rebar ແມ່ນຖືກກໍານົດທົ່ວໄປ.
2.ໂຮງງານອຸດສາຫະ ກຳ ແລະສາງຂົນສົ່ງສິນຄ້າ, ບ່ອນທີ່ມີດາດຟ້າເປີດສະຫນອງການແກ້ໄຂທີ່ປະຫຍັດຄ່າໃຊ້ຈ່າຍສໍາລັບ mezzanines ແລະເວທີການໂຫຼດແສງສະຫວ່າງ.
3.ອາຄານສາທາລະນະເຊັ່ນ: ສະຫນາມບິນ, ສະຫນາມກິລາ, ແລະສູນວາງສະແດງທີ່ມີຄວາມຕ້ອງການຊັ້ນຍາວ.
4.ສິ່ງອໍານວຍຄວາມສະດວກດ້ານພະລັງງານແລະໂຄງການພະລັງງານຮຽກຮ້ອງໃຫ້ມີການເພີ່ມປະສິດທິພາບການຕໍ່ຕ້ານໄຟແລະຄວາມສາມາດໃນການໂຫຼດ.
ໃນບາງຊອງອາຄານທີ່ເຮັດດ້ວຍເຫຼັກກ້າ, ລະບົບຊັ້ນດາດຈະຖືກປະສານງານກັບRock Wool Sandwich Panelsສໍາລັບການ insulation ກໍາແພງຫີນແລະຫລັງຄາ, ປະກອບເປັນໂຄງສ້າງປະສົມປະສານແລະ enclosure ຄວາມຮ້ອນ. ທີມງານວິສະວະກໍາຂອງພວກເຮົາສາມາດຊ່ວຍເຫຼືອໃນການໂຕ້ຕອບລາຍລະອຽດລະຫວ່າງຜະລິດຕະພັນເຫຼົ່ານີ້.
Open deck ເຮັດຫນ້າທີ່ຕົ້ນຕໍເປັນ formwork ຖາວອນແລະບໍ່ໄດ້ປະກອບສ່ວນຢ່າງຫຼວງຫຼາຍຕໍ່ການດໍາເນີນການປະກອບ. ດາດຟ້າປິດໃຊ້ ribs shear ເພື່ອຜູກມັດກັບຄອນກີດ, ເຮັດໃຫ້ເຫຼັກແລະຄອນກີດເຮັດວຽກຮ່ວມກັນພາຍໃຕ້ການໂຫຼດ. ດາດ ໜັງ Rebar ໃຊ້ truss ເຫຼັກ welded ທີ່ປະຕິບັດຄ້າຍຄືກັນກັບການເສີມສ້າງຝາອັດປາກຂຸມແບບດັ້ງເດີມ, ດ້ວຍແຜ່ນພື້ນຖານທີ່ຮັບໃຊ້ພຽງແຕ່ເປັນ formwork.
Unshored span ແມ່ນຂຶ້ນກັບໂປຣໄຟລ໌ດາດຟ້າ, ຄວາມຫນາຂອງແຜ່ນ, ຄວາມຫນາຂອງແຜ່ນຊີມັງ, ແລະການໂຫຼດການກໍ່ສ້າງ. ດາດຟ້າປິດໂດຍທົ່ວໄປຮອງຮັບ 3.0–4.5 m ໂດຍບໍ່ມີການ shoring ຊົ່ວຄາວ, ແລະ rebar truss deck ສາມາດບັນລຸ 5 m. ຕາຕະລາງ span ຂອງຜູ້ຜະລິດຄວນຈະຖືກນໍາໃຊ້ຮ່ວມກັນກັບການກວດສອບການ deflection ສະເພາະໂຄງການ.
ສໍາລັບການນໍາໃຊ້ມາດຕະຖານພາຍໃນ, ການເຄືອບສັງກະສີສອງດ້ານຢ່າງຫນ້ອຍ 120 g / m²ແມ່ນປົກກະຕິ. ສະພາບແວດລ້ອມຊາຍຝັ່ງທະເລ ຫຼື corrosive ອາດຈະຕ້ອງການນ້ໍາເຄືອບທີ່ສູງຂຶ້ນ. ການເຄືອບສັງກະສີປົກປ້ອງເຫຼັກໃນໄລຍະການກໍ່ສ້າງ; ການປ້ອງກັນການກັດກ່ອນໃນໄລຍະຍາວແມ່ນສະຫນອງໃຫ້ໂດຍການປົກຫຸ້ມຂອງສີມັງ, ຫຼັງຈາກການຈັດວາງ.
ບໍ່ສະເຫມີ. ດາດຟ້າປິດແລະ rebar truss deck ສາມາດຕິດຕັ້ງໄດ້ໂດຍບໍ່ມີການ shoring ໃນເວລາທີ່ span ແລະຄວາມຫນາຂອງແຜ່ນຢູ່ໃນຂອບເຂດຈໍາກັດຂອງຜູ້ຜະລິດ. ແຖບເປີດມັກຈະຕ້ອງການ shoring ຫຼື spans ຫຼຸດລົງ. ການຄິດໄລ່ການເຫນັງຕີງແລະການຢັ້ງຢືນການໂຫຼດຂອງການກໍ່ສ້າງຄວນໄດ້ຮັບການປະຕິບັດກ່ອນທີ່ຈະເລືອກເອົາທາງເລືອກທີ່ບໍ່ມີ shoring.
ແມ່ນແລ້ວ. ຄວາມຫນາຂອງແຜ່ນ, ຄວາມກວ້າງທີ່ມີປະສິດທິພາບ, ແລະຄວາມຍາວສາມາດປັບໄດ້ຕາມຄວາມຕ້ອງການຂອງໂຄງການ. ໂປໄຟແລະການເປີດທີ່ກໍາຫນົດເອງຄວນໄດ້ຮັບການຢືນຢັນໃນລະຫວ່າງຂັ້ນຕອນການແຕ້ມຮູບໂຄງຮ່າງເພື່ອຫຼີກເວັ້ນການຕັດຂັ້ນສອງໃນສະຖານທີ່ທີ່ສາມາດປະນີປະນອມການປະຕິບັດໂຄງສ້າງ.
