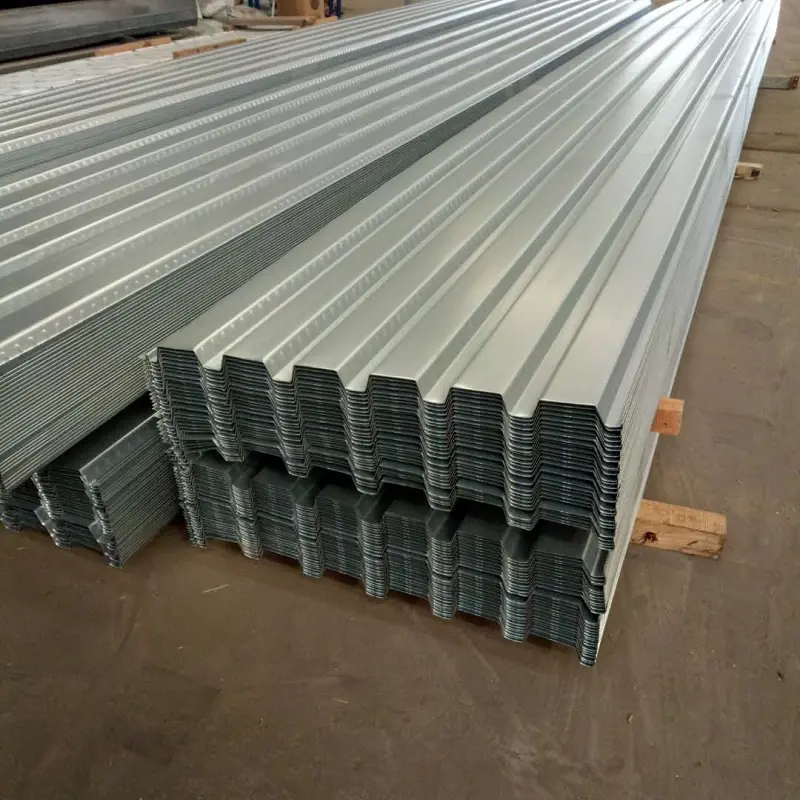

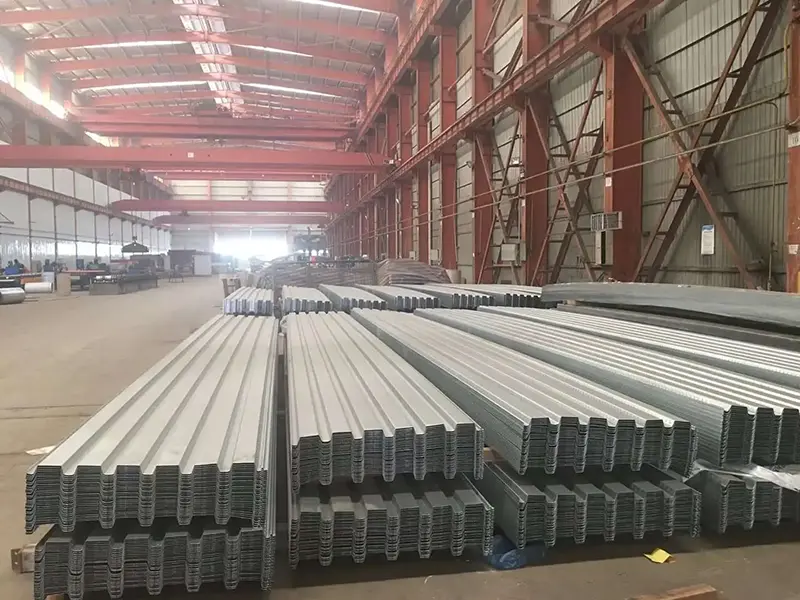

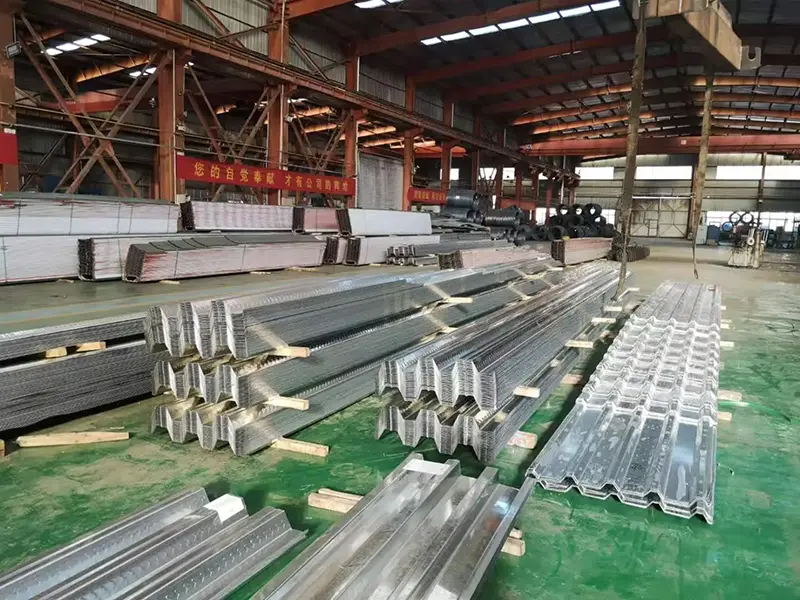

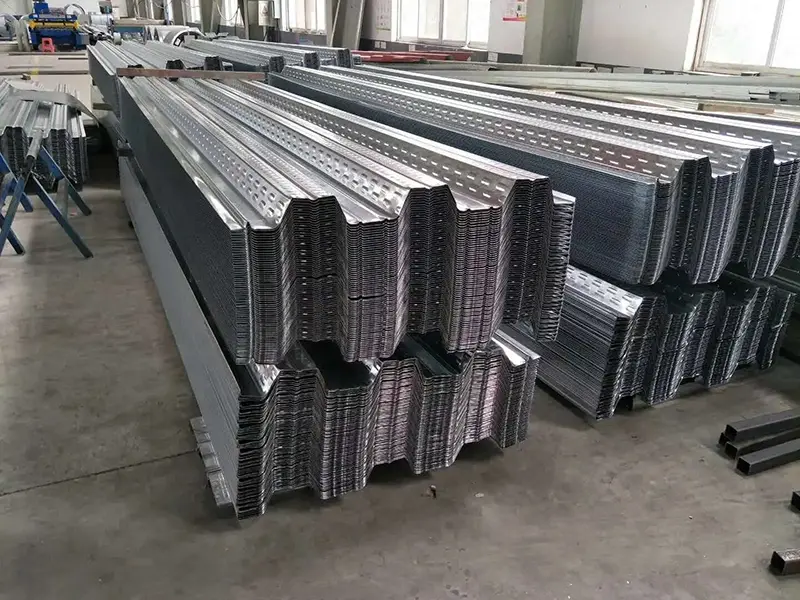

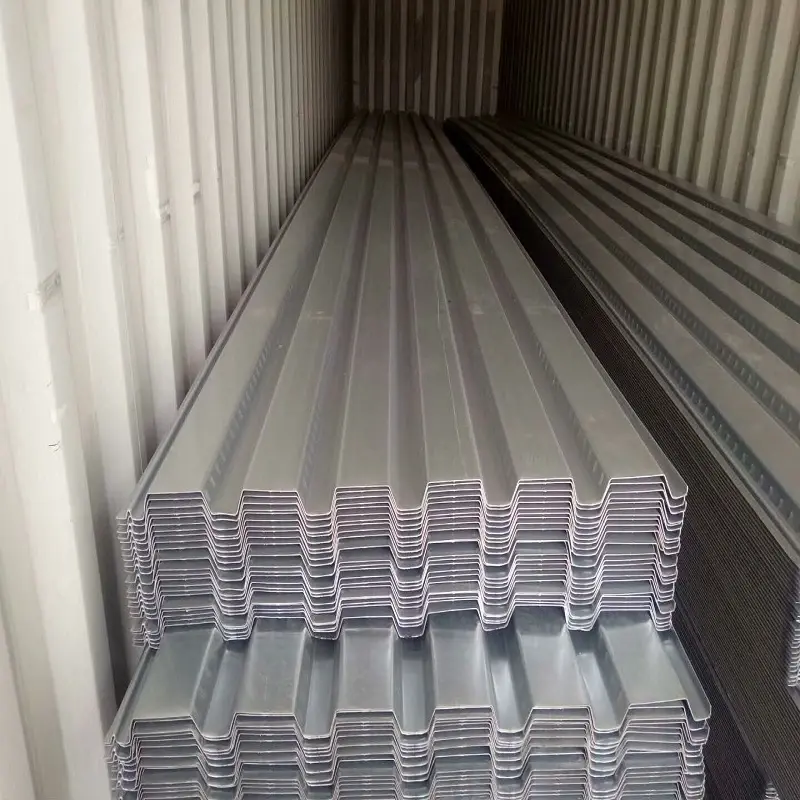

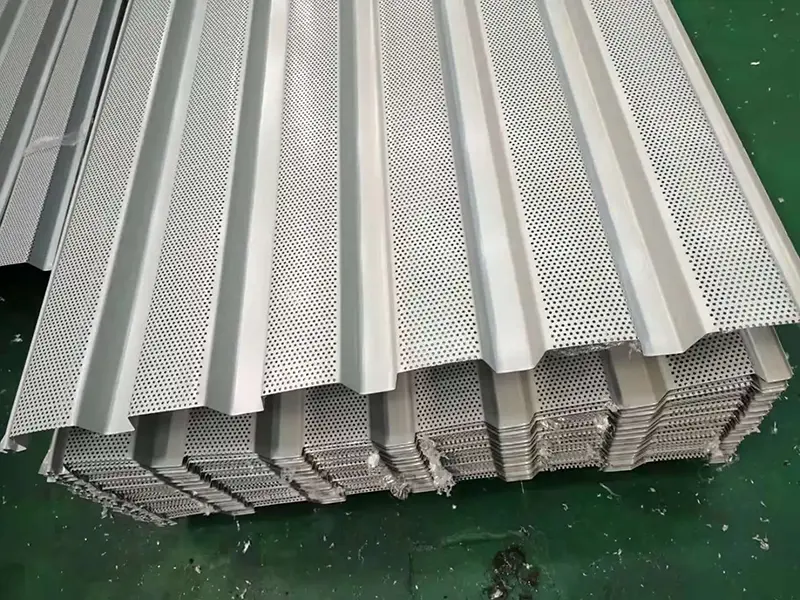

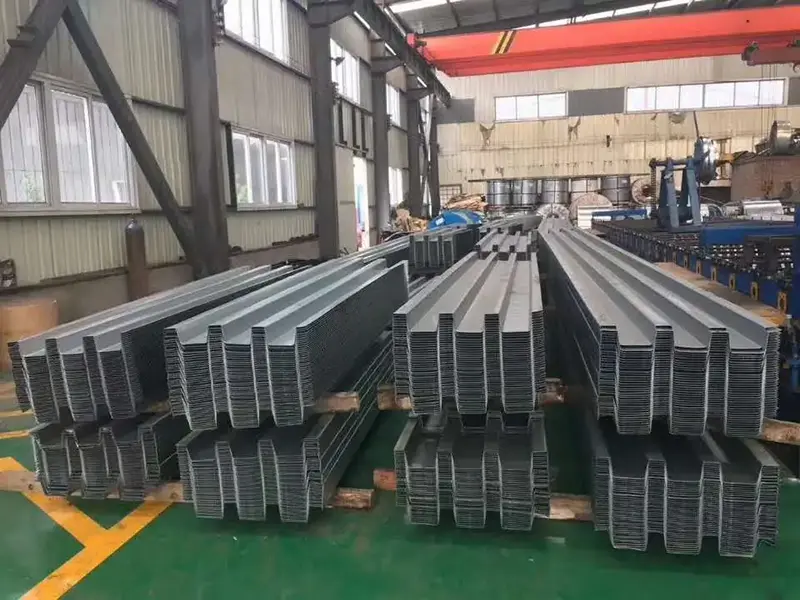

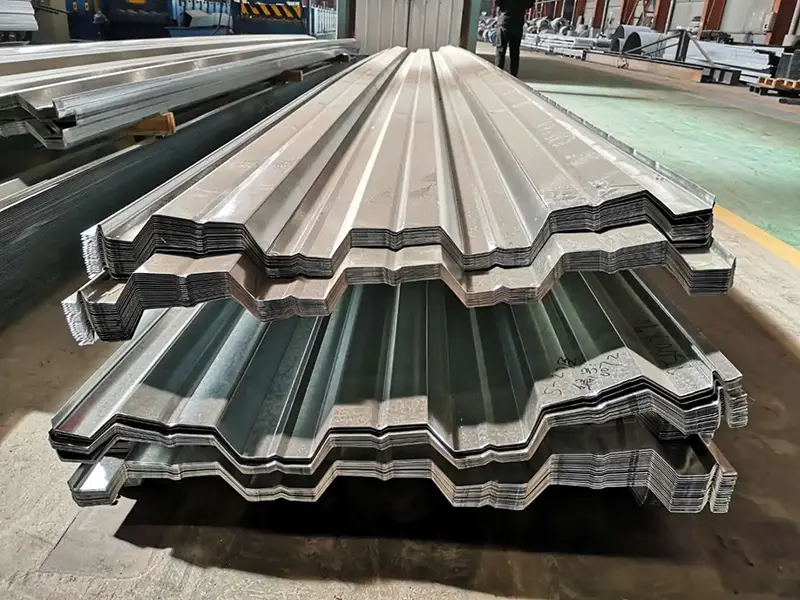

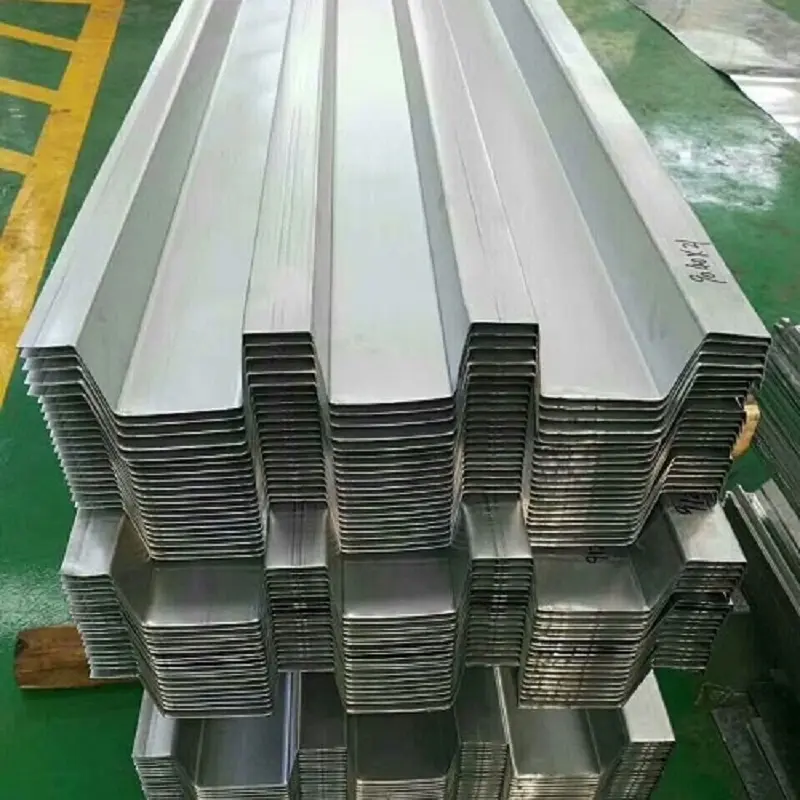

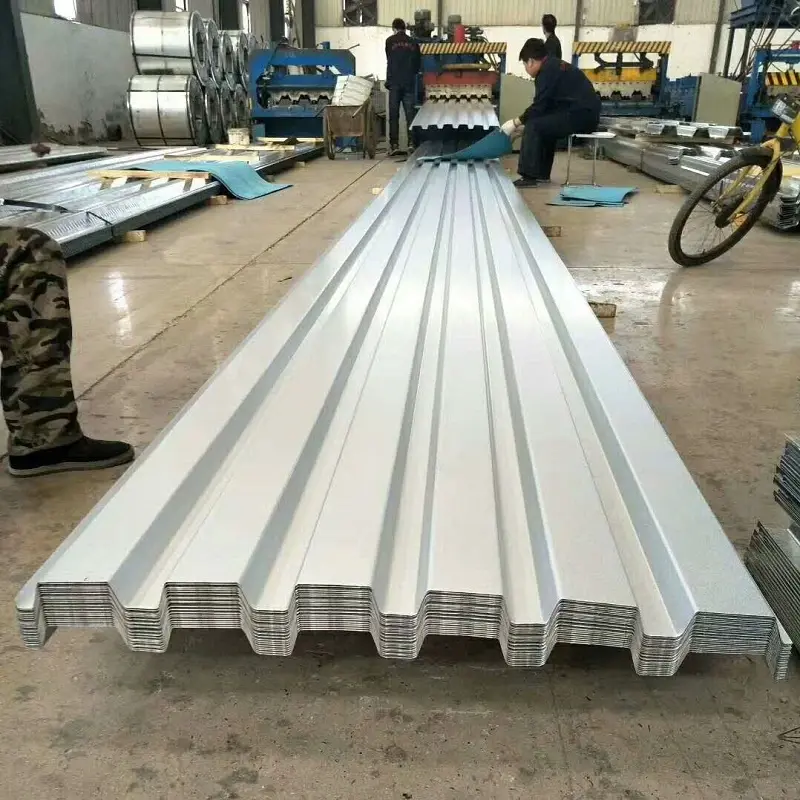

Open-Rib Floor Decking ແມ່ນແຜ່ນ corrugated ທີ່ມີຮູບແບບເຢັນທີ່ເຮັດຈາກແຜ່ນເຫຼັກກ້າທີ່ເຄືອບດ້ວຍ Galvanized ແຊ່ຮ້ອນຫຼື Al-Zn. ມັນມີລັກສະນະເປັນ V, U, ຫຼືທາງຂວາງຂອງ trapezoidal, ໂດຍດ້ານເທິງຂອງຊ່ອງ rib ເປີດ. ການອອກແບບນີ້ເຮັດໃຫ້ມັນງ່າຍຂຶ້ນໃນການວາງແຖບເສີມ, ເສັ້ນທາງອຸປະກອນການ, ແລະການຖອກເທສີມັງໃນເວັບໄຊ.
SEBNO ວັດສະດຸກໍ່ສ້າງສະຫນອງຊັ້ນພື້ນເຮືອນທີ່ເປີດເປັນສ່ວນ ໜຶ່ງ ຂອງຜະລິດຕະພັນໂຄງສ້າງເຫຼັກກ້າຂອງມັນ. ກະດານເຮັດຫນ້າທີ່ເປັນແບບຖາວອນໃນລະຫວ່າງການກໍ່ສ້າງແລະຕໍ່ມາເຮັດວຽກປະສົມກັບຝາອັດປາກຂຸມຊີມັງເປັນການເສີມແຮງ tensile.
ວັດສະດຸພື້ນຖານແມ່ນເຫຼັກໂຄງສ້າງຄາບອນທີ່ມີຄຸນນະພາບສູງຫຼືເຫຼັກໂລຫະປະສົມຕ່ໍາຈາກຜູ້ຜະລິດພາຍໃນປະເທດທີ່ສໍາຄັນເຊັ່ນ: Shougang, Angang, Hangang, Tanggang, Baosteel, ແລະ WISCO. ນ້ ຳ ໜັກ ຂອງການເຄືອບໂດຍປົກກະຕິຢູ່ລະຫວ່າງ 60 ຫາ 275 g / m², ສູງສຸດ 600 g / m² ສາມາດໃຊ້ໄດ້ກັບສະພາບແວດລ້ອມທີ່ຕ້ອງການ.

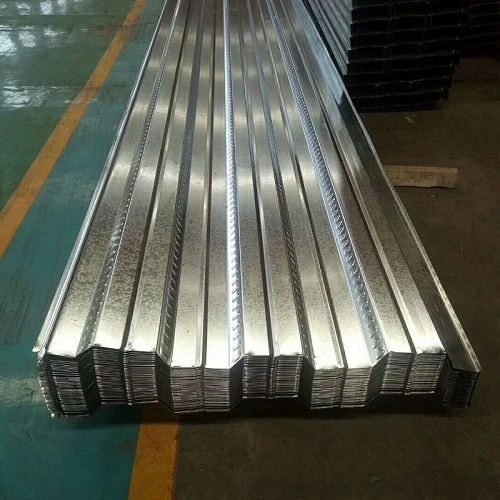

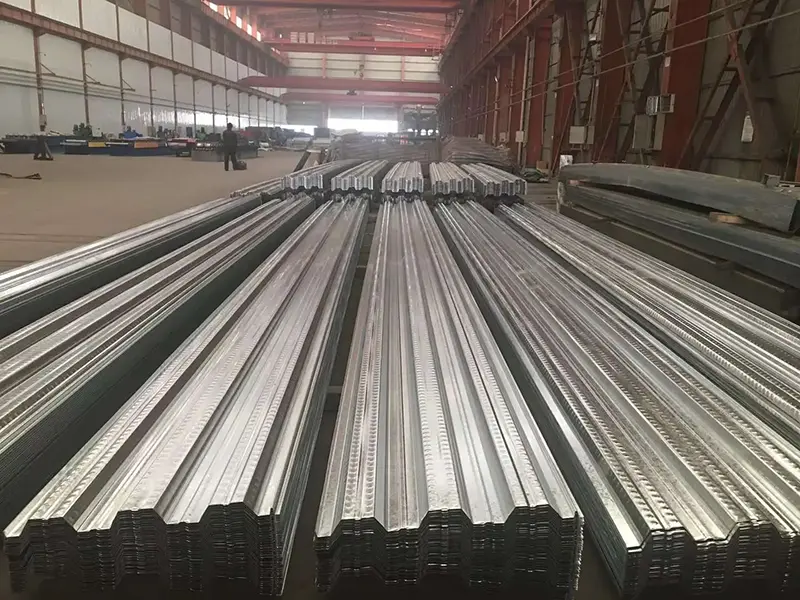

ຄວາມແຮງຂອງຜົນຜະລິດທົ່ວໄປປະກອບມີ 250 MPa, 280 MPa, 320 MPa, ແລະ 350 MPa, ແລະສາມາດບັນລຸເຖິງ 550 MPa. ພື້ນຜິວອາດຈະຖືກ embossed ເພື່ອປັບປຸງຄວາມຜູກພັນກັບສີມັງ, ເຊິ່ງຊ່ວຍສ້າງຕັ້ງການປະຕິບັດອົງປະກອບທີ່ເຊື່ອຖືໄດ້ລະຫວ່າງ deck ເຫຼັກແລະຝາອັດປາກຂຸມ.
ໃນລະຫວ່າງການກໍ່ສ້າງ, ລະບຽງແມ່ນໄດ້ວາງໄວ້ເທິງ beam ເຫຼັກກ້າແລະໄດ້ຮັບການປະກັນຢູ່ໃນຕອນທ້າຍທີ່ມີການເຊື່ອມທີ່ເຕັມທີ່ເຈາະ. ການເຊື່ອມຕໍ່ລະດັບປານກາງໃຊ້ shear studs welded ຜ່ານ deck ເຂົ້າໄປໃນ beam ເຫຼັກກ້າ. ຫມູ່ຄະນະທີ່ຕິດກັນແມ່ນໄດ້ເຂົ້າຮ່ວມກັບເຄື່ອງມື clamping ພິເສດທີ່ interlock ຈຸດເຊື່ອມຕໍ່ embossed.
ຊັ້ນພື້ນແມ່ນຮອງຮັບນໍ້າໜັກຕົວຂອງຄອນກີດທີ່ປຽກ ແລະ ໂຫຼດການກໍ່ສ້າງໃນໄລຍະການກໍ່ສ້າງ. ຫຼັງຈາກຊີມັງແຂງ, ມັນເຮັດຫນ້າທີ່ຮ່ວມກັນກັບຝາອັດປາກຂຸມເປັນລະບົບປະສົມ, ເຮັດວຽກເປັນການເສີມ tensile ໃນການຄິດໄລ່ໂຄງສ້າງ.
ຊຸດຊັ້ນພື້ນເຮືອນແບບເປີດກ້ວາງກວມເອົາໂປຣໄຟລທີ່ຫຼາກຫຼາຍ. ຕາຕະລາງຂ້າງລຸ່ມນີ້ລາຍຊື່ຕົວກໍານົດການຕົວແທນສໍາລັບຮູບແບບຕົ້ນຕໍຈໍານວນຫນຶ່ງ.
| ປະເພດໂປຣໄຟລ໌ | ກວ້າງອອກ (ມມ) | ຄວາມກວ້າງປະສິດທິພາບ (ມມ) | ຄວາມຫນາທົ່ວໄປ (ມມ) | ຊ່ວງເວລາຂອງ inertia (cm⁴/m) | ໂມດູລພາກ (cm³/m) | ອັດຕາການໃຊ້ວັດສະດຸ |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8–1.5 | 106.6–214.1 | 24.46–52.41 | 91.5% |
| YX60-263-790 | — | 790 | 0.8–1.2 | 60.60–83.11 | 41.26–57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8–1.2 | ປຶກສາຜູ້ຜະລິດ | ປຶກສາຜູ້ຜະລິດ | 82% |
| YX51-250-750 | 1000 | 750 | 0.6–1.2 | — | ປະມານ. 17.9 (0.8 ມມ) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8–1.2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8–1.5 | ປຶກສາຜູ້ຜະລິດ | ປຶກສາຜູ້ຜະລິດ | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8–2.3 | 91.62–142.01 | 23.46–38.98 | 69% |
ໃນລະຫວ່າງການ pouring ສີມັງ, ລະບຽງຕ້ອງຮອງຮັບການໂຫຼດຂອງການກໍ່ສ້າງໂດຍນໍາໃຊ້ຄວາມເຂັ້ມແຂງແລະຄວາມເຂັ້ມແຂງຂອງຕົນເອງ. ສໍາລັບຮູບແບບ YX60-263-790 ທີ່ເຮັດຈາກເຫຼັກ Q345 ທີ່ມີຄວາມຫນາ 1.2 ມມ, ສູງສຸດ unshored span ສໍາລັບສາມ span ຢ່າງຕໍ່ເນື່ອງຫນາ 120 ມມເປັນ 2.65 m. ຮູບແບບ YX51-250-750 ໜາ 0.8 ມມ ມີໄລຍະການໃຊ້ງານ 2.5–3.0 ມ.
ຄວາມສາມາດ unshored ນີ້ອະນຸຍາດໃຫ້ຕິດຕັ້ງພ້ອມໆກັນໃນທົ່ວຊັ້ນຫຼາຍ, ເຮັດໃຫ້ການ pouring ສີມັງ, ແລະລໍາດັບການກໍ່ສ້າງໂດຍລວມໄວຂຶ້ນ.
ເມື່ອຊັ້ນພື້ນເຫຼັກ ແລະຊີມັງເຮັດໜ້າທີ່ປະສົມກັນຜ່ານຮອຍຂີດຂ່ວນ ແລະແຜ່ນເຫຼັກ, ຄວາມອາດສາມາດຮັບນໍ້າໜັກເພີ່ມຂຶ້ນຢ່າງຫຼວງຫຼາຍ. ສໍາລັບຕົວຢ່າງ, ການຕັ້ງຄ່າທີ່ໃຊ້ YX60-263-790 (ຫນາ 1.0 ມມ) ກັບ beams ເຫຼັກ Q235 ແລະຝາອັດປາກຂຸມຊີມັງ C30 ຫນາ 100 ມມມີຄວາມສາມາດ flexural ຂອງ 21.71 kN·m. ຖ້າເຫຼັກ Q345 ຖືກໃຊ້ແທນ, ຄວາມອາດສາມາດເພີ່ມຂຶ້ນເປັນ 29.77 kN·m. ຄ່າຄວາມອາດສາມາດສໍາລັບຊັ້ນຊີມັງອື່ນໆ, ຄວາມຫນາຂອງຝາອັດປາກຂຸມ, ແລະຊັ້ນເຫຼັກສາມາດຖືກຄິດໄລ່ໂດຍໃຊ້ຕົວກໍານົດການເຫຼົ່ານີ້.
ຂັ້ນຕອນຫຼາຍຮຽກຮ້ອງໃຫ້ມີຄວາມສົນໃຈໃນລະຫວ່າງການຕິດຕັ້ງ. ປາຍຊັ້ນຄວນເຊື່ອມຕໍ່ກັບສາຍເຫຼັກທີ່ມີການເຊື່ອມໂລຫະຈຸດເຈາະເຕັມ. ການເຊື່ອມຕໍ່ລະດັບປານກາງໃຊ້ການເຊື່ອມໂລຫະຜ່ານຊັ້ນດາດຟ້າ. ແຜ່ນທີ່ຕິດກັນແມ່ນຕິດກັນຢູ່ຈຸດທີ່ embossed ໂດຍໃຊ້ pliers crimping ພິເສດ. ໃນພື້ນທີ່ໂຄ້ງ, ການຕັດ plasma ແມ່ນແນະນໍາໃຫ້ຮັກສາຂອບລຽບແລະຮັກສາການເຄືອບ galvanized.
ການອອກແບບຕົ້ນສະບັບກໍານົດໄລຍະຫ່າງການເຊື່ອມຂອງ 305 ມມ, ແຕ່ນີ້ອາດຈະຫຼຸດລົງໃນລະຫວ່າງການກໍ່ສ້າງເພື່ອປ້ອງກັນການຜິດປົກກະຕິພາຍໃຕ້ການຈາລະຈອນຕີນຫຼືການຖອກສີມັງ. ການເສີມສ້າງປັດຈຸບັນທາງລົບຍັງຕ້ອງໄດ້ຕິດຕັ້ງຢູ່ໃນສ່ວນ cantilevered ຕາມການອອກແບບສະເພາະເພື່ອປ້ອງກັນການແຕກ.
1. Formwork ຖາວອນ.ຊັ້ນດາດຟ້າປ່ຽນແທນແບບໄມ້ແບບດັ້ງເດີມ, ດັ່ງນັ້ນບໍ່ຈໍາເປັນຕ້ອງມີການຕິດຕັ້ງ, ລອກເອົາ, ຫຼື shoring. ນີ້ເລັ່ງຕາຕະລາງການກໍ່ສ້າງ.
2. ນ້ໍາຫນັກເບົາທີ່ມີຄວາມເຂັ້ມແຂງສູງ.ການບໍລິໂພກເຫຼັກກ້າແມ່ນປະມານ 9-10 ກິໂລ / m²ສໍາລັບແຜ່ນທີ່ຫນາ 0.8 ມມ, ມີໄລຍະທີ່ດີທີ່ສຸດຂອງ 2.5-3.5 m. ຊັ້ນພື້ນເຮືອນຍັງເຮັດຫນ້າທີ່ເປັນການເສີມແຮງ tensile ໃນລະບົບຊັ້ນປະກອບ.
3. ການກໍ່ສ້າງຕາມລໍາດັບທີ່ມີປະສິດທິພາບ.ກະດານສາມາດຖືກວາງໄວ້ທົ່ວຫຼາຍຊັ້ນໃນເວລາດຽວກັນ, ແລະຄອນກີດສາມາດຖອກເປັນຂັ້ນຕອນ. ນີ້ເຮັດໃຫ້ໄລຍະເວລາໂຄງການໂດຍລວມສັ້ນລົງຢ່າງຫຼວງຫຼາຍ.
4. ການຈັດເສັ້ນທາງສະດວກ.ໂປຣໄຟລ໌ເປີດ rib ອະນຸຍາດໃຫ້ຕິດຕັ້ງໂດຍກົງຂອງທໍ່ແລະສາຍໄຟໂດຍບໍ່ມີການ slotting ທີສອງຫຼືຊ່ອງທາງ.
5. ຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນແລະການນໍາມາໃຊ້ຄືນໃຫມ່.ການເຄືອບ galvanized ສະຫນອງການປ້ອງກັນ rust ໃນທັງສອງໄລຍະການກໍ່ສ້າງແລະການບໍລິການ. ວັດສະດຸເຫຼັກແມ່ນສາມາດເອົາມາໃຊ້ຄືນໄດ້ຢ່າງເຕັມສ່ວນໃນຕອນທ້າຍຂອງຊີວິດການບໍລິການຂອງມັນ.
ສໍາລັບ span ແລະຄວາມຕ້ອງການໂຫຼດ:ເລືອກ profile ແລະຄວາມຫນາໂດຍອີງໃສ່ຕາຕະລາງ span unshored ແລະການຄິດໄລ່ການໂຫຼດ slab composite. ການໂຫຼດທີ່ໜັກກວ່າ ຫຼື ໄລຍະທີ່ຍາວກວ່າອາດຈະຕ້ອງການແຜ່ນໜາກວ່າ ຫຼື ຊັ້ນເຫຼັກສູງກວ່າ.
ສໍາລັບເສັ້ນທາງຜົນປະໂຫຍດ:ribs ເປີດເຮັດໃຫ້ມັນງ່າຍຕໍ່ການແລ່ນທໍ່ແລະສາຍ, ແຕ່ການຈັດວາງຄວນໄດ້ຮັບການປະສານງານກັບການຈັດວາງການເສີມເພື່ອຫຼີກເວັ້ນການຂັດແຍ້ງ.
ສໍາລັບພື້ນທີ່ໂຄ້ງຫຼືສະຫມໍ່າສະເຫມີ:ການຕັດ plasma ແມ່ນເປັນທີ່ນິຍົມຫຼາຍກວ່າການຕັດເພື່ອຮັກສາຄຸນນະພາບຂອງຂອບແລະຄວາມສົມບູນຂອງການເຄືອບ galvanized.
ໃນລະຫວ່າງການເຊື່ອມ:ປະຕິບັດຕາມໄລຍະຫ່າງຂອງການເຊື່ອມທີ່ລະບຸໄວ້ສໍາລັບການເຊື່ອມຈຸດແລະ studs shear. ໄລຍະຫ່າງຂອງ Denser ອາດຈະຖືກນໍາໃຊ້ຊົ່ວຄາວເພື່ອປ້ອງກັນການຜິດປົກກະຕິໃນລະຫວ່າງການກໍ່ສ້າງ, ແຕ່ການອອກແບບໂຄງສ້າງຕ້ອງໄດ້ຮັບການເຄົາລົບຕໍ່ການເຊື່ອມຕໍ່ສຸດທ້າຍ.
1.ລະບົບຊັ້ນປະກອບສໍາລັບໂຄງສ້າງເຫຼັກຫຼາຍຊັ້ນແລະສູງ.
2.ໂຄງສ້າງຊັ້ນສໍາລັບໂຮງງານອຸດສາຫະກໍາແລະສາງ logistics.
3.ໂຄງການປູພື້ນຂະຫນາດໃຫຍ່, ລວມທັງສະລັບສັບຊ້ອນການຄ້າແລະໂຄງສ້າງບ່ອນຈອດລົດ.
4.ໂຄງການໂຄງສ້າງເຫຼັກທີ່ຕ້ອງການການກໍ່ສ້າງຢ່າງໄວວາແລະຂັ້ນຕອນການເຮັດວຽກ.
ຊັ້ນພື້ນເຮືອນແບບປິດໂດຍທົ່ວໄປແລ້ວຈະໃຫ້ຄວາມຕ້ານທານໄຟໄດ້ດີກວ່າ ເນື່ອງຈາກກະດູກຂ້າງຖືກຫຸ້ມໄວ້ຢ່າງເຕັມທີ່ ແລະຊີມັງອ້ອມຮອບເຫຼັກໄດ້ສົມບູນກວ່າ. ຊັ້ນພື້ນເຮືອນແບບເປີດອາດຈະຕ້ອງການມາດຕະການປ້ອງກັນໄຟເພີ່ມເຕີມ, ຂຶ້ນກັບລະດັບໄຟຂອງໂຄງການ. ການທົດສອບໄຟຄວນໄດ້ຮັບການທົບທວນຄືນສໍາລັບແຕ່ລະປະເພດໂປຣໄຟລ໌.
ແມ່ນແລ້ວ, ຮູບແບບເປີດໂປລແກລມຈໍານວນຫຼາຍຖືກອອກແບບມາສໍາລັບການຕິດຕັ້ງ unshored ພາຍໃນຂອບເຂດຈໍາກັດທີ່ກໍານົດໄວ້. ຕົວຢ່າງ, YX60-263-790 ທີ່ມີເຫຼັກກ້າ 1.2 ມມ Q345 ສາມາດຂະຫຍາຍໄດ້ເຖິງ 2.65 m unshored ສໍາລັບສາມ span ຢ່າງຕໍ່ເນື່ອງ 120 ມມ. ສະເຫມີອ້າງອີງເຖິງຕາຕະລາງ span ຂອງຜູ້ຜະລິດແລະການຄິດໄລ່ໂຄງສ້າງຂອງໂຄງການ.
ການເຄືອບທັງສອງສະຫນອງການປ້ອງກັນການກັດກ່ອນ, ແຕ່ການເຄືອບ Al-Zn ປົກກະຕິແລ້ວສະຫນອງການຕໍ່ຕ້ານທີ່ດີກວ່າໃນອຸນຫະພູມສູງແລະສະພາບແວດລ້ອມ corrosive ສະເພາະໃດຫນຶ່ງ. ທາງເລືອກແມ່ນຂຶ້ນກັບສະພາບແວດລ້ອມຂອງໂຄງການແລະຄວາມຕ້ອງການຊີວິດການບໍລິການ. ການເຄືອບ Al-Zn ມັກຈະຖືກກໍານົດໄວ້ສໍາລັບການຕັ້ງແຄມທະເລຫຼືອຸດສາຫະກໍາ.
ກະດູກຂ້າງເປີດໃຫ້ພື້ນທີ່ສໍາລັບການແລ່ນທໍ່ແລະສາຍໄຟຫຼັງຈາກຊີມັງໄດ້ປິ່ນປົວແລ້ວ. ນີ້ກໍາຈັດຄວາມຕ້ອງການສໍາລັບການຕັດຊ່ອງທາງໃນຝາອັດປາກຂຸມ. ຢ່າງໃດກໍ່ຕາມ, ຮູບແບບຜົນປະໂຫຍດຄວນໄດ້ຮັບການວາງແຜນກ່ອນທີ່ຈະຖອກສີມັງເພື່ອຫຼີກເວັ້ນການແຊກແຊງກັບແຖບເສີມ.
ມາດຕະຖານຕົ້ນຕໍແມ່ນ GB/T 12755-2008 ສໍາລັບແຜ່ນເຫຼັກ profiled. ການອອກແບບໂຄງສ້າງປົກກະຕິປະຕິບັດຕາມ GB 55004-2021 ແລະມາດຕະຖານແຫ່ງຊາດ atlas 05SG522. ໃບຢັ້ງຢືນວັດສະດຸແລະບົດລາຍງານການທົດສອບການໂຫຼດສາມາດສະຫນອງໃຫ້ຕາມຄໍາຮ້ອງຂໍ.
Tianjin SENBO ວັດສະດຸກໍ່ສ້າງ Technology Co., Ltd. ເປັນຜູ້ຜະລິດຂອງພື້ນເຮືອນເປີດ profile, decking ພື້ນຮັບນ້ໍາຫນັກ, decking ຊັ້ນປະກອບ, ແລະຜະລິດຕະພັນ envelope ໂລຫະອື່ນໆ. ພື້ນຖານການຜະລິດຂອງພວກເຮົາແມ່ນຕັ້ງຢູ່ໃນເຂດພັດທະນາເສດຖະກິດ Jinghai, Tianjin, ຈີນ, ໂດຍມີສາຍການຜະລິດອັດຕະໂນມັດແລະຂະບວນການກວດກາຄຸນນະພາບສີ່ຂັ້ນຕອນ. ສໍາລັບຂໍ້ມູນເພີ່ມເຕີມກ່ຽວກັບໂຮງງານຜະລິດຂອງພວກເຮົາ, ການຢັ້ງຢືນ, ຄວາມສາມາດໃນການທົດສອບ, ແລະການອ້າງອີງໂຄງການ, ກະລຸນາໄປຢ້ຽມຢາມຂອງພວກເຮົາກ່ຽວກັບພວກເຮົາໜ້າ ຫຼືຕິດຕໍ່ທີມງານວິສະວະກໍາຂອງພວກເຮົາ.
