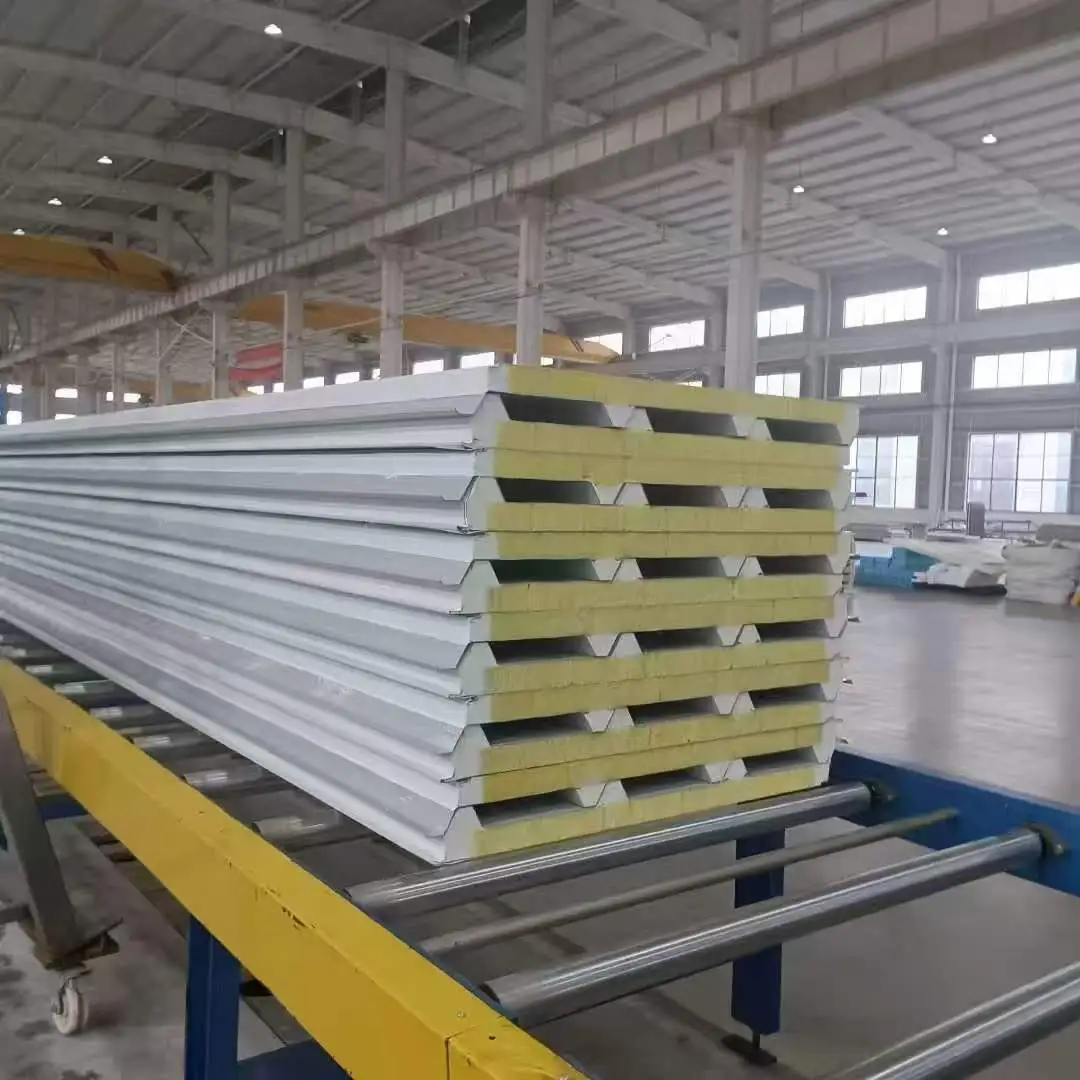

Roof Rock Wool Sandwich Panels, ເຊິ່ງເອີ້ນກັນວ່າແຜງຜະສົມຜະສານທີ່ເຮັດດ້ວຍໂລຫະ, ປະກອບດ້ວຍແຜ່ນບາງໆທີ່ປະເຊີນກັບໂລຫະສອງແຜ່ນທີ່ຕິດກັບວັດສະດຸຫຼັກທີ່ມີນ້ໍາຫນັກເບົາ. ແຜ່ນດ້ານຫນ້າແມ່ນປົກກະຕິແລ້ວຫນາ 0.4 ມມຫາ 0.8 ມມແລະອາດຈະເປັນເຫຼັກ galvanized, ເຫຼັກສີເຄືອບສີ, ເຫຼັກ Al-Zn ເຄືອບ, ຫຼືໂລຫະປະສົມອາລູມິນຽມ. ວັດສະດຸຫຼັກແມ່ນເລືອກໂດຍອີງໃສ່ຄວາມປອດໄພຂອງໄຟ, ການສນວນກັນຄວາມຮ້ອນ, ແລະຄວາມຕ້ອງການງົບປະມານ. ທາງເລືອກຫຼັກທົ່ວໄປແມ່ນຂົນຫີນ, ໂພລີຢູຣີເທນແຂງ (PU), ແລະ polystyrene (EPS). ການປະເຊີນຫນ້າແລະຫຼັກໄດ້ຖືກຜູກມັດດ້ວຍກາວ, ປະກອບເປັນໂຄງສ້າງຂອງຜິວຫນັງທີ່ມີຄວາມກົດດັນ. ການປະເຊີນຫນ້າຂອງໂລຫະປະຕິບັດກໍາລັງ tensile ແລະ compressive, ໃນຂະນະທີ່ຫຼັກຈະໂອນຄວາມກົດດັນ shear ແລະຮັກສາການປະເຊີນຫນ້າແຍກ, ຜົນອອກມາໃນ flexural rigidity ສູງເມື່ອທຽບກັບນ້ໍາຂອງກະດານ.
ແຜ່ນ Sandwich ພື້ນຫລັງຄາ Rock Wool ໂດຍທົ່ວໄປແມ່ນມີຄວາມຫນາ 50 ມມຫາ 200 ມມ, ມີຄວາມກວ້າງທີ່ມີປະສິດທິພາບ 900 ມມຫາ 1000 ມມ. ກະດານ sandwich PU ມີຕັ້ງແຕ່ 30 ມມເຖິງ 100 ມມຫນາທີ່ມີຄວາມກວ້າງປະສິດທິພາບຂອງ 1000 ມມ. ກະດານ sandwich EPS ແມ່ນມີຢູ່ຕັ້ງແຕ່ 50 ມມເຖິງ 250 ມມທີ່ມີຄວາມຫນາທີ່ມີຄວາມກວ້າງ 1150 ມມຫຼື 1200 ມມ. ຄວາມຍາວຂອງແຜງໂດຍທົ່ວໄປແມ່ນສູງເຖິງ 12,000 ມມ, ແລະຄວາມຍາວທີ່ກໍາຫນົດເອງສາມາດຜະລິດໄດ້ຕາມຄວາມຕ້ອງການຂອງໂຄງການ.
| ຕົວຊີ້ວັດການປະຕິບັດ | Polyurethane (PU) Core | Rock Wool Core | Polystyrene (EPS) Core | ມາດຕະຖານອ້າງອີງ |
|---|---|---|---|---|
| ຄວາມຫນາແຫນ້ນຂອງແກນ | ≥30 ກິໂລ / m³ | ≥100 kg/m³ | ≥18 ກິໂລ / m³ | JC/T 868/869/689 |
| ການນໍາຄວາມຮ້ອນ | ≤0.027 W/(m·K) | ≤0.045 W/(m·K) | ≤0.041 W/(m·K) | ວັດແທກອຸນຫະພູມສະພາບແວດລ້ອມ |
| ຄວາມເຂັ້ມແຂງພັນທະບັດ | ≥0.09 MPa | > 0.06 MPa | > 0.1 MPa | ລະຫວ່າງການປະເຊີນຫນ້າແລະຫຼັກ |
| ປະສິດທິພາບການເຜົາໃຫມ້ | ຫ້ອງຮຽນ B1 | ປະເພດ A (ບໍ່ຕິດໄຟ) | ຊັ້ນ B2 | GB 8624 |
| ການຈັດອັນດັບຄວາມຕ້ານທານໄຟ | ບໍ່ໄດ້ລະບຸ | ≥60 min ສໍາລັບຄວາມຫນາ ≥80 mm | ບໍ່ໄດ້ລະບຸ | ກວດສອບໂດຍການທົດສອບໄຟ |
| ຄວາມອາດສາມາດໂຫຼດ Flexural | ≥0.5 kN/m ທີ່ L₀/200 | ≥0.5 kN/m ທີ່ L₀/250 | ≥0.5 kN/m ທີ່ L₀/250 | ຂີດຈຳກັດການເໜັງຕີງ |
| ຄວາມຫນາທົ່ວໄປ | 30–100 ມມ | 50–200 ມມ | 50–250 ມມ | ສາມາດປັບແຕ່ງໄດ້ |
| ຄວາມກວ້າງທີ່ມີປະສິດທິພາບ | 1000 ມມ | 900–1000 ມມ | 1150–1200 ມມ | ຄວາມກວ້າງມາດຕະຖານ |
ແຜງປະຕິບັດຕົວຄືກັບ I-beam. ການຫັນຫນ້າໂລຫະເຮັດຫນ້າທີ່ເປັນ flanges, ປະຕິບັດຄວາມກົດດັນ tensile ແລະ compressive. ຫຼັກເຮັດຫນ້າທີ່ເປັນເວັບ, ການໂອນກໍາລັງ shear. ການເພີ່ມຄວາມຫນາຂອງແກນເຮັດໃຫ້ຄວາມເຂັ້ມງວດຂອງ flexural ໂດຍບໍ່ມີການເພີ່ມນ້ໍາຫນັກທີ່ສໍາຄັນເພາະວ່າຄວາມຫນາແຫນ້ນຂອງຫຼັກແມ່ນຕໍ່າ. ທັງສາມປະເພດຫຼັກແມ່ນຕ້ອງການເພື່ອຕອບສະຫນອງຄວາມສາມາດໃນການໂຫຼດ flexural ຕໍາ່ສຸດທີ່ 0.5 kN / m ພາຍໃຕ້ຂອບເຂດຈໍາກັດ deflection ທີ່ກໍານົດໄວ້. ແຜ່ນຫີນ ແລະ ແຜງ EPS ຖືກທົດສອບຢູ່ທີ່ L₀/250, ໃນຂະນະທີ່ແຜງ PU ຖືກທົດສອບຢູ່ທີ່ L₀/200.
ຄວາມຕ້ອງການຄວາມແຮງຂອງພັນທະບັດແຕກຕ່າງກັນໄປຕາມປະເພດຫຼັກ. ແຜງ EPS ຕ້ອງການຄວາມແຮງຂອງພັນທະບັດສູງກວ່າ 0.1 MPa, ແຜງ PU ຢ່າງຫນ້ອຍ 0.09 MPa, ແລະແຜງຂົນແກະທີ່ສູງກວ່າ 0.06 MPa. ໃນລະຫວ່າງການທົດສອບປອກເປືອກ, ວັດສະດຸຫຼັກທີ່ຍັງເຫຼືອຢູ່ເທິງໃບຫນ້າຕ້ອງໄດ້ຮັບການແຈກຢາຍຢ່າງເທົ່າທຽມກັນແລະກວມເອົາຢ່າງຫນ້ອຍ 85% ຂອງພື້ນທີ່ທີ່ຖືກຜູກມັດ. ຄວາມຕ້ອງການນີ້ຊ່ວຍຢືນຢັນວ່າການປະເຊີນຫນ້າແລະຫຼັກສືບຕໍ່ເຮັດວຽກເປັນຫນ່ວຍດຽວ.
ພຶດຕິກໍາໄຟແມ່ນຖືກກໍານົດໂດຍຫຼັກ. ແກນຂົນຫີນບໍ່ຕິດໄຟ ແລະໃຫ້ລະດັບຄວາມຕ້ານທານໄຟຢ່າງໜ້ອຍ 60 ນາທີ ເມື່ອຄວາມໜາ 80 ມມ ຫຼືຫຼາຍກວ່ານັ້ນ. ແກນ PU ສາມາດບັນລຸລະດັບ B1 ທີ່ທົນທານຕໍ່ໄຟໄດ້. ແກນ EPS ຖືກຈັດອັນດັບ B2 ແລະຖືກຈໍາກັດຢູ່ໃນພື້ນທີ່ທີ່ມີຄວາມຕ້ອງການດ້ານຄວາມປອດໄພຂອງໄຟຕ່ໍາ. ລະຫັດໄຟຂອງໂຄງການຄວນນໍາພາການເລືອກຫຼັກ.
ແກນ PU ສະຫນອງການນໍາຄວາມຮ້ອນຕ່ໍາສຸດຢູ່ທີ່ 0.027 W / (m·K) ຫຼືຫນ້ອຍ, ຕິດຕາມດ້ວຍ EPS ທີ່ 0.041 W / (m·K) ແລະຂົນຫີນທີ່ 0.045 W / (m·K). ການເລືອກຄວນດຸ່ນດ່ຽງເປົ້າຫມາຍ insulation, ລະດັບໄຟ, ແລະງົບປະມານ. ສໍາລັບຄວາມຕ້ອງການ insulation ທີ່ກໍານົດໄວ້, ກະດານ PU ສາມາດບາງກວ່າ EPS ຫຼືກະດານຂົນແກະຫີນ.

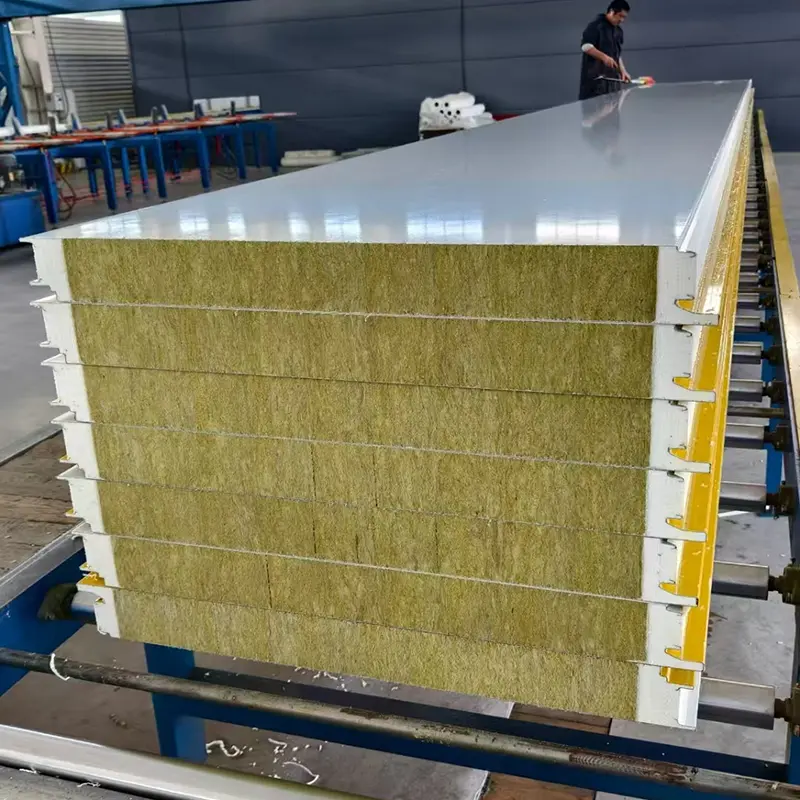

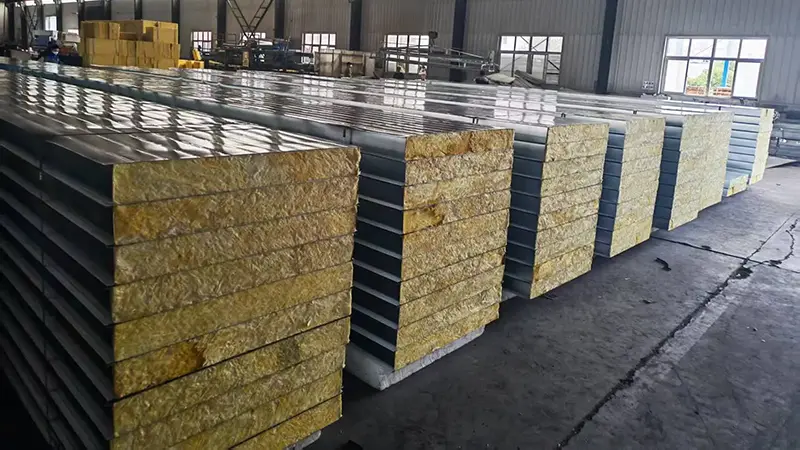

ແຜ່ນຫຼັກຂອງຫີນແກະສະຫຼັກແມ່ນເຫມາະສົມສໍາລັບອາຄານທີ່ຕ້ອງການວັດສະດຸຊອງທີ່ບໍ່ແມ່ນໄຟໄຫມ້, ເຊັ່ນ: ໂຮງງານອຸດສາຫະກໍາທີ່ມີຄວາມສ່ຽງໄຟໄຫມ້ສູງ, ອາຄານສາທາລະນະ, ຫ້ອງເຮັດຄວາມສະອາດ, ແລະພື້ນທີ່ທີ່ມີລະຫັດໄຟບັງຄັບໃຊ້ວັດສະດຸປະເພດ A. ພວກເຂົາຍັງສະຫນອງການດູດຊຶມສຽງທີ່ດີ, ເຊິ່ງເປັນປະໂຫຍດໃນສະພາບແວດລ້ອມທີ່ບໍ່ມີສຽງ.
ກະດານຫຼັກ PU ແມ່ນເຫມາະສົມສໍາລັບໂຄງການທີ່ຈໍາເປັນຕ້ອງມີ insulation ຄວາມຮ້ອນສູງສຸດພາຍໃນຄວາມຫນາຈໍາກັດ, ເຊັ່ນ: ການເກັບຮັກສາເຢັນ, ສາງທີ່ຄວບຄຸມອຸນຫະພູມ, ແລະອາຄານປະສິດທິພາບພະລັງງານ. ການຈັດອັນດັບໄຟ B1 ຂອງພວກເຂົາເຮັດໃຫ້ພວກເຂົາຍອມຮັບໃນຫຼາຍໆຄໍາຮ້ອງສະຫມັກ, ແຕ່ກົດລະບຽບການດັບເພີງທ້ອງຖິ່ນຄວນໄດ້ຮັບການຢືນຢັນ.
ແຜງຫຼັກ EPS ເປັນທາງເລືອກທີ່ປະຫຍັດສໍາລັບອາຄານທີ່ມີຄວາມຕ້ອງການດ້ານຄວາມປອດໄພຂອງໄຟຕ່ໍາ, ເຊັ່ນ: ໂຄງສ້າງຊົ່ວຄາວ, ອາຄານກະສິກໍາ, ແລະສາງບາງ. ພວກເຂົາເຈົ້າສະຫນອງ insulation ທີ່ດີໃນຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ແຕ່ B2 rating ຂອງເຂົາເຈົ້າຈໍາກັດການນໍາໃຊ້ໃນເຂດທີ່ຖືກຄອບຄອງຫຼືມີຄວາມສ່ຽງສູງ.
Rock wool ແມ່ນທາງເລືອກດຽວທີ່ບໍ່ມີການເຜົາໃຫມ້ໃນບັນດາສາມແລະສະຫນອງການຕໍ່ຕ້ານໄຟສູງສຸດ. PU ສາມາດບັນລຸ B1, ໃນຂະນະທີ່ EPS ແມ່ນ B2. ສໍາລັບອາຄານທີ່ມີລະຫັດໄຟຢ່າງເຂັ້ມງວດ, ປົກກະຕິແລ້ວແມ່ນຕ້ອງການຂົນຫີນ.
ແມ່ນແລ້ວ, ແຜ່ນແຊນວິດສາມາດໃຊ້ໄດ້ທັງຝາ ແລະ ຫລັງຄາ, ແຕ່ແຜງຫລັງຄາອາດຈະຕ້ອງການຄຸນສົມບັດເພີ່ມເຕີມເຊັ່ນ: ໂຄງສ້າງທີ່ແຂງແຮງກວ່າ, ການອອກແບບລະບາຍນ້ຳໄດ້ດີກວ່າ, ແລະຄວາມຕ້ານທານລົມສູງ. ຢືນຢັນກັບຜູ້ຜະລິດວ່າກະດານທີ່ເລືອກໄດ້ຕອບສະຫນອງຄວາມຕ້ອງການການໂຫຼດມຸງ.
PU ສະຫນອງການສນວນກັນຄວາມຮ້ອນທີ່ດີກວ່າຕໍ່ຄວາມຫນາຂອງຫນ່ວຍງານແລະຄວາມເຂັ້ມແຂງພັນທະບັດທີ່ສູງຂຶ້ນ, ແຕ່ຄ່າໃຊ້ຈ່າຍຫຼາຍ. EPS ແມ່ນເບົາກວ່າແລະລາຄາຖືກກວ່າ. ຖ້າເປົ້າຫມາຍຂອງ insulation ສາມາດຕອບສະຫນອງກັບກະດານ EPS ທີ່ຫນາກວ່າ, ມັນອາດຈະເປັນທາງເລືອກທີ່ປະຫຍັດກວ່າ. ການຄິດໄລ່ຄວາມຮ້ອນຄວນນໍາພາການຕັດສິນໃຈ.
ມາດຕະຖານທີ່ກ່ຽວຂ້ອງປະກອບມີ JC/T 868 ສໍາລັບກະດານ sandwich polyurethane ປະເຊີນຫນ້າກັບໂລຫະ, JC/T 869 ສໍາລັບແຜ່ນ sandwich ຂົນແກະທີ່ເຮັດດ້ວຍໂລຫະ, ແລະ JC/T 689 ສໍາລັບກະດານ sandwich polystyrene ປະເຊີນກັບໂລຫະ. ສະເພາະໂຄງການ ແລະເງື່ອນໄຂການຍອມຮັບຄວນອ້າງອີງໃສ່ເອກະສານເຫຼົ່ານີ້.
