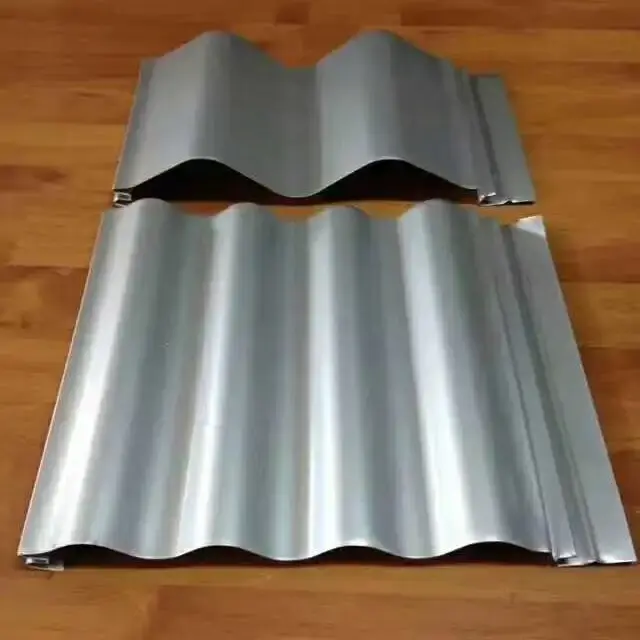

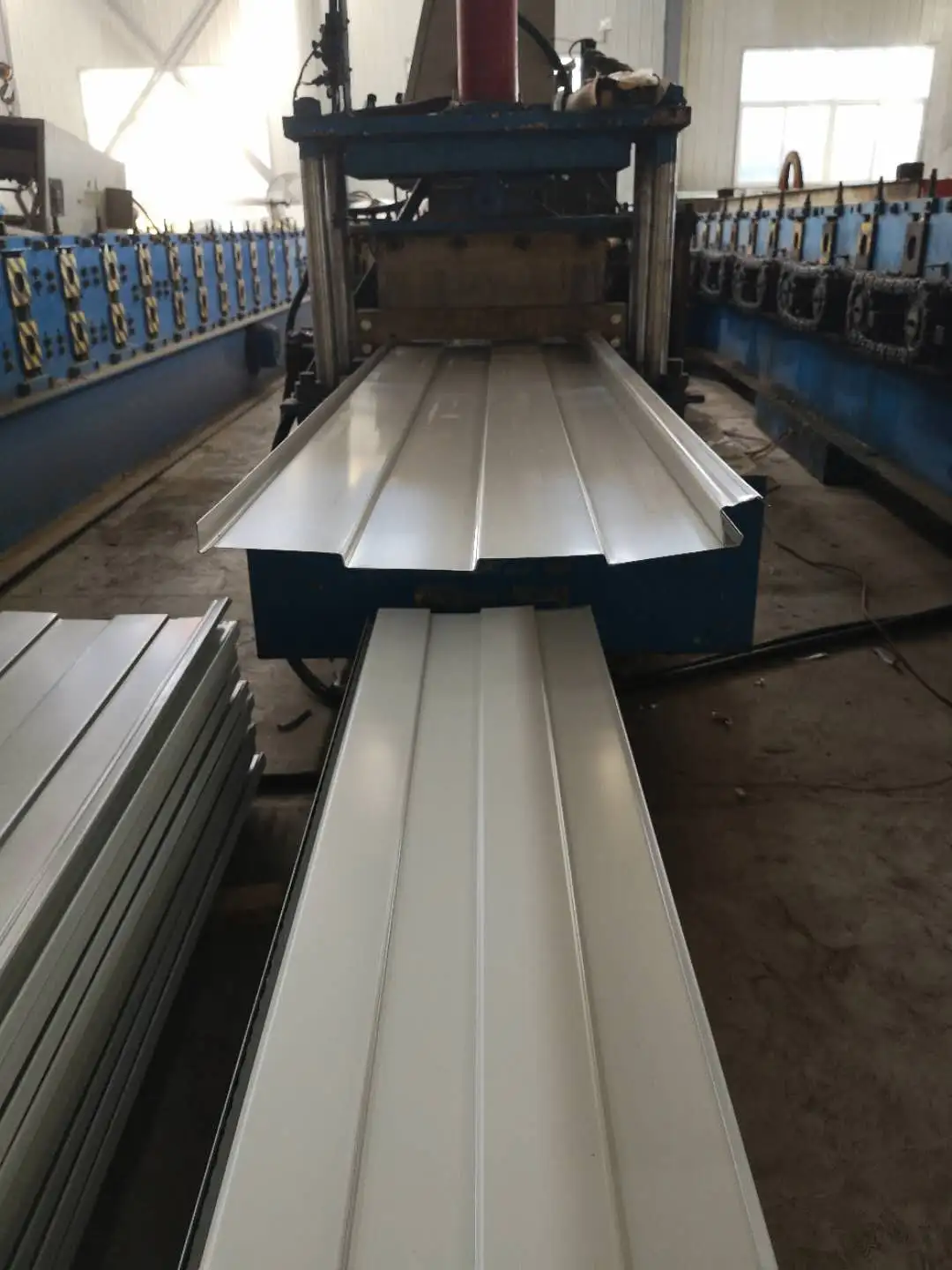

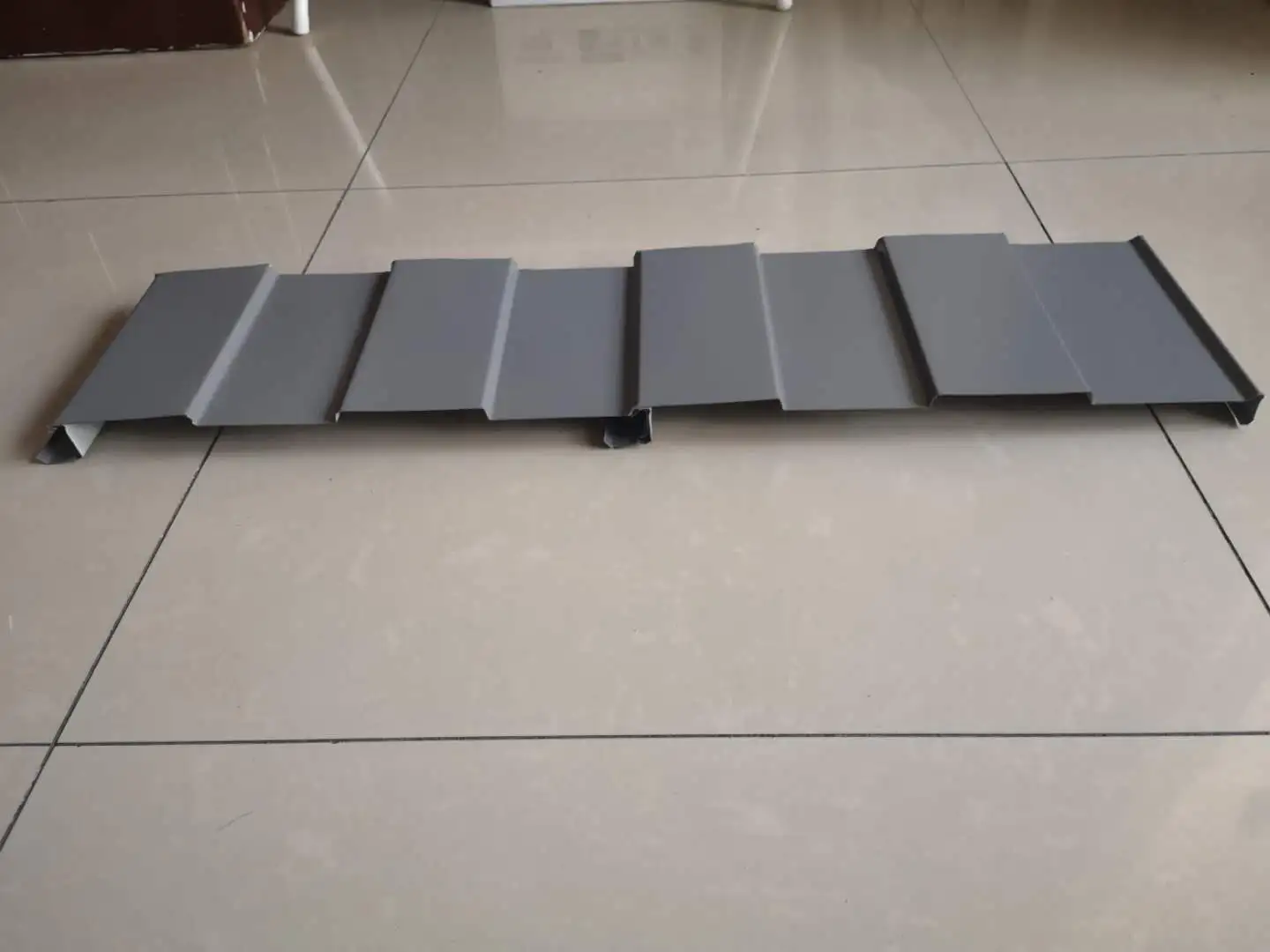

ແຜ່ນເຫຼັກເຄືອບສີທີ່ປິດບັງ, ເອີ້ນອີກຊື່ໜຶ່ງວ່າ ແຜ່ນມຸງຫຼັງຄາທີ່ເຊື່ອງໄວ້ ຫຼື ຄລິບປິດບັງ, ແມ່ນແຜ່ນມ້ວນທີ່ເຮັດມາຈາກເຫຼັກເຄືອບສີ. ພວກມັນຖືກສ້ອມແຊມກັບ purlins ມຸງດ້ວຍວົງເລັບ galvanized ຫຼືໂລຫະປະສົມອາລູມິນຽມທີ່ກົງກັນແທນທີ່ຈະເປັນ screws ເປີດເຜີຍ. ລໍາດັບການເຊື່ອມຕໍ່ກ່ຽວຂ້ອງກັບການຍຶດວົງເລັບທີ່ປິດບັງໄວ້ກັບ purlins, ເຊື່ອມຕໍ່ rib ແມ່ຍິງຂອງກະດານກັບ rib ກາງຂອງວົງເລັບ, ແລະຫຼັງຈາກນັ້ນ lock seam ດ້ວຍເຄື່ອງ seaming ເພື່ອສ້າງຄວາມແຫນ້ນແຫນ້ນລະຫວ່າງຫມູ່ຄະນະທີ່ຕິດກັນ. SENBO ຜະລິດໂປຼໄຟລ໌ເຫຼົ່ານີ້ຢູ່ໃນເສັ້ນມ້ວນກອບເປັນຈໍານວນທີ່ອຸທິດຕົນແລະກວດເບິ່ງຂະຫນາດທີ່ສໍາຄັນເຊັ່ນ: ຄວາມສູງຂອງກະດູກ, ຄວາມກວ້າງທີ່ມີປະສິດທິພາບ, ແລະຄວາມເລິກຂອງການລັອກໃນລະຫວ່າງການຜະລິດ.
ຄວາມແຕກຕ່າງຕົ້ນຕໍຈາກມຸງເຫຼັກເຄືອບສີມາດຕະຖານແມ່ນຢູ່ໃນວິທີການຍຶດຕິດ. ແຜງແບບດັ້ງເດີມຖືກຮັບປະກັນດ້ວຍສະກູທີ່ແຕະດ້ວຍຕົນເອງທີ່ຜ່ານພື້ນຜິວຂອງກະດານ, ຮຽກຮ້ອງໃຫ້ມີການປະທັບຕາໃນແຕ່ລະຮູສະກູ. ແຜງຍຶດຕິດປິດບັງແມ່ນອີງໃສ່ວົງເລັບເຊື່ອມຕໍ່ແທນ, ຊຶ່ງຫມາຍຄວາມວ່າພື້ນຜິວແມ່ນບໍ່ມີການເຈາະ. ວິທີການນີ້ປັບປຸງການກັນນ້ໍາ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການກັດກ່ອນໃນໄລຍະຍາວໃນຈຸດ fastener, ແລະເຮັດໃຫ້ມຸງມີລັກສະນະສະອາດ.
| ປະເພດໂປຣໄຟລ໌ | ຄວາມສູງຂອງກະດູກຂ້າງ (ມມ) | ຄວາມກວ້າງປະສິດທິພາບ (ມມ) | ກວ້າງອອກ (ມມ) | ການນຳໃຊ້ວັດສະດຸ | ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | ໂຮງງານຂະໜາດໃຫຍ່, ສະໜາມບິນ, ສະໜາມກິລາ |
| ຮຸ່ນ 820 | 50 | 820 | 1000 | 82% | ໂຮງງານອຸດສາຫະກຳຂະໜາດນ້ອຍຫາກາງ |
| CC-750 (YX41-250-750) | 41 | 750 | ບໍ່ມີລາຍຊື່ | ບໍ່ມີລາຍຊື່ | ສະຖານທີ່ຂະຫນາດໃຫຍ່; ອີງໃສ່ເຕັກໂນໂລຊີອົດສະຕາລີ |
| ຕົວຊີ້ວັດການປະຕິບັດ | ພາລາມິເຕີ / ຂໍ້ມູນຈໍາເພາະ | ຂໍ້ສັງເກດ |
|---|---|---|
| ຊັ້ນວັດສະດຸພື້ນຖານ | Q235B, Q345, ເຫຼັກກ້າທີ່ມີຄວາມເຂັ້ມແຂງສູງ (ຊັ້ນ 550 MPa) | ຂຶ້ນກັບປະເພດໂປຣໄຟລ໌ |
| ຄວາມຫນາທົ່ວໄປ | 0.3–1.0 ມມ | ມາດຕະຖານ 0.5–0.6 ມມ |
| ໂປຣໄຟລ໌ປົກກະຕິ | YX51-380-760 (Jiaochi 760), YX50-410-820 | ຄວາມກວ້າງທີ່ມີປະສິດທິພາບ 760 ມມຫຼື 820 ມມ |
| ວິທີການເຊື່ອມຕໍ່ | ການປິດບັງ clip-lock ຫຼື seaming | ບໍ່ມີການເຈາະສະກູຢູ່ດ້ານຂອງແຜງ |
| ການຕໍ່ຕ້ານການດຶງອອກ | ≥200 ກິໂລ | ຄ່າທີ່ວັດແທກໄດ້ສຳລັບຄລິບແຜງ |
| ຄວາມຍາວແຜງດ່ຽວ | ເຖິງ 100 ມ | ສະຫນັບສະຫນູນການຂະຫຍາຍຄວາມຮ້ອນແລະການຫົດຕົວ |
| ຂອບເຂດຄໍາຮ້ອງສະຫມັກ | ໂຮງງານອຸດສາຫະກຳຂະໜາດໃຫຍ່, ອາຄານສາທາລະນະ | ບໍ່ເຫມາະສົມສໍາລັບມຸງໂຄ້ງທີ່ມີລັດສະໝີ R < 50 m |
ເນື່ອງຈາກວ່າພື້ນຜິວແຜ່ນເຫຼັກເຄືອບສີ Concealed-fastener ບໍ່ມີການເຈາະຂອງ fastener, ລະບົບຫຼີກເວັ້ນການຮົ່ວໄຫຼທົ່ວໄປທີ່ພົບເຫັນຢູ່ໃນມຸງ fastener exposed. ໃນລະບົບດັ້ງເດີມ, sealant ຢູ່ໃນຮູ screw ສາມາດອາຍຸແລະແຕກຕາມເວລາ, ອະນຸຍາດໃຫ້ນ້ໍາເຂົ້າໄປໃນ. ໂປຣໄຟລ໌ Jiaochi 760, ມີຄວາມສູງຂອງກະດູກຂ້າງ 71 ມມ ແລະ ໄລຍະຫ່າງຂອງກະດູກຂ້າງ 380 ມມ, ຊ່ວຍໃຫ້ນໍ້າຝົນເຄື່ອນຍ້າຍຈາກຮ່ອມພູໄປຫາ eaves ໄດ້ໄວ. ໃນເວລາທີ່ seams ໄດ້ຖືກປິດດ້ວຍເຄື່ອງ seaming, interlock ດ້ານຂ້າງສະຫນອງການກີດຂວາງຢ່າງຕໍ່ເນື່ອງຕໍ່ການເຂົ້າຂອງນ້ໍາ. ການບໍ່ມີຮູພື້ນຜິວຍັງຊ່ວຍຫຼຸດຜ່ອນທ່າແຮງສໍາລັບການກັດກ່ອນເລີ່ມຕົ້ນທີ່ fasteners.
ວົງເລັບທີ່ຖືກະດານກັບ purlins ຖືກອອກແບບມາເພື່ອຕ້ານການຍົກ. ໃນລະຫວ່າງໂຄງການ photovoltaic ສີ 5 MW ຢູ່ສະຫນາມບິນສາກົນ Shenzhen Bao'an, ຄວາມກົດດັນລົມຢູ່ໃນສະຖານທີ່ໄດ້ບັນລຸ 0.75 kN/m². ການທົດສອບດຶງອອກຈາກຄລິບປິດບັງການບັນທຶກຄວາມເຂັ້ມແຂງຂອງການດຶງອອກ 200 ກິໂລ, ເຊິ່ງຕອບສະຫນອງຄວາມຕ້ອງການຄວາມປອດໄພ. ແຜງ clip ປິດບັງ YX41-250-750 ໃຊ້ເຫຼັກກ້າທີ່ມີຄວາມເຂັ້ມແຂງຜົນຜະລິດຢ່າງຫນ້ອຍ 550 MPa ແລະຄວາມເລິກຂອງລັອກຫຼາຍກວ່າ 5.2 ມມ. ແຕ່ລະກະດູກເຊື່ອມຕິດກັນແມ່ນຍຶດຕິດດ້ວຍຄລິບແກ້ໄຂ, ເຊິ່ງຊ່ວຍປັບປຸງຄວາມສາມາດຂອງມຸງເພື່ອຮັບມືກັບການໂຫຼດຂອງລົມ ແລະຫິມະ.
ຄລິບການແກ້ໄຂຊ່ວຍໃຫ້ແຜງຫລັງຄາເລື່ອນໄປຕາມຄວາມຊັນຍ້ອນວ່າໂລຫະຂະຫຍາຍແລະສັນຍາກັບການປ່ຽນແປງຂອງອຸນຫະພູມ. ກະດານຍັງຄົງມີສ່ວນຮ່ວມກັບຄລິບໃນລະຫວ່າງການເຄື່ອນໄຫວນີ້, ດັ່ງນັ້ນການເຊື່ອມຕໍ່ລະຫວ່າງມຸງແລະໂຄງສ້າງຄົງທີ່. ນີ້ອະນຸຍາດໃຫ້ມີຄວາມຍາວຂອງກະດານຢ່າງຕໍ່ເນື່ອງເກີນ 100 ແມັດໂດຍບໍ່ຈໍາເປັນຕ້ອງມີການຊ້ອນກັນທາງຂວາງ, ເຊິ່ງເປັນປະໂຫຍດສໍາລັບມຸງທີ່ມີຂະຫນາດໃຫຍ່.
ລະບົບດັ່ງກ່າວໃຊ້ແຜງທີ່ເຮັດດ້ວຍໂຮງງານສຳເລັດຮູບທີ່ຕິດກັນຢູ່ໃນບ່ອນ. ບາງໂປຼໄຟລ໌ທີ່ປິດບັງ, ເຊັ່ນ: CC-750, ບໍ່ຈໍາເປັນຕ້ອງມີເຄື່ອງຈັກ seaming ພິເສດ, ເຊິ່ງສາມາດຫຼຸດຜ່ອນແຮງງານແລະຫຼຸດຜ່ອນເວລາການຕິດຕັ້ງ. ສາມາດຖືກຕັດເປັນເສັ້ນຍາວຢູ່ບ່ອນເຮັດວຽກ, ເຮັດໃຫ້ກະດານດຽວມີຄວາມຍາວເກີນ 100 ແມັດ ແລະຫຼຸດຈຳນວນເສັ້ນປາຍໃຫ້ໜ້ອຍທີ່ສຸດ. ວິທີການນີ້ຍັງຫຼຸດລົງຄວາມສ່ຽງຂອງການຮົ່ວໄຫຼຢູ່ໃນຂໍ້ຕໍ່ຂວາງ.
interlock ຂ້າງແມ່ນສ້າງຕັ້ງຂຶ້ນໂດຍກົນຈັກກັບເຄື່ອງ seaming. ການເຊື່ອມຜົນໄດ້ຮັບແມ່ນແຫນ້ນພໍທີ່ຈະຕ້ານການເຂົ້າຂອງນ້ໍາພາຍໃຕ້ສະພາບປົກກະຕິ. ຄ້ອຍມຸງທີ່ເຫມາະສົມແລະການອອກແບບລະບາຍນ້ໍາຍັງຊ່ວຍຍ້າຍນ້ໍາອອກຈາກ seams ໄດ້ໄວ.
ໂປຣໄຟລ໌ຕົວຍຶດທີ່ປິດບັງສ່ວນຫຼາຍແມ່ນມີຈຸດປະສົງສຳລັບມຸງດ້ວຍລັດສະໝີຊື່ ຫຼືຂະໜາດໃຫຍ່ຫຼາຍ. ລັດສະໝີຂອງເສັ້ນໂຄ້ງຕໍ່າສຸດແມ່ນຂຶ້ນກັບໂປຣໄຟລ໌ແຜງແລະຄວາມໜາຂອງວັດສະດຸ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີເສັ້ນໂຄ້ງ, ໃຫ້ກວດເບິ່ງກັບຜູ້ຜະລິດກ່ອນທີ່ຈະສັ່ງຊື້.
ເຄື່ອງຍຶດທີ່ເປີດເຜີຍຕ້ອງໃຊ້ sealant ຢູ່ແຕ່ລະຮູ screw. ເມື່ອເວລາຜ່ານໄປ, sealant ສາມາດທໍາລາຍແລະສ້າງເສັ້ນທາງຮົ່ວ. fasteners ເຊື່ອງໄວ້ລົບລ້າງຈຸດບໍາລຸງຮັກສານີ້ແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການເຂົ້າຂອງນ້ໍາແລະການ corrosion ປະມານຮູ screw.
ການທົດສອບການດຶງອອກໃນຄລິບສາມາດໄດ້ຮັບການປະຕິບັດຢູ່ໃນເວັບໄຊຫຼືໃນຫ້ອງທົດລອງ. ມູນຄ່າການວັດແທກຄວນຈະຖືກປຽບທຽບກັບການອອກແບບການໂຫຼດ uplift wind ສໍາລັບສະຖານທີ່ອາຄານ. ຜູ້ສະຫນອງສາມາດສະຫນອງຂໍ້ມູນການທົດສອບຫຼືຊ່ວຍໃນການກວດສອບສະເພາະໂຄງການ.
ກ່ອນທີ່ຈະຈັດສົ່ງ, ແຜງໄດ້ຖືກກວດສອບສໍາລັບເລຂາຄະນິດຂອງໂປຣໄຟລ໌, ຄວາມເລິກຂອງລັອກ, ສະພາບຂອງການເຄືອບດ້ານ, ແລະຄວາມຖືກຕ້ອງຂອງມິຕິລະດັບ. ໃບຢັ້ງຢືນໂຮງງານສໍາລັບເຫຼັກພື້ນຖານຄວນຈະມີ, ພ້ອມກັບບົດລາຍງານສໍາລັບຄວາມເຂັ້ມແຂງຂອງ clip ດຶງອອກໃນເວລາທີ່ຕ້ອງການ. ໃນລະຫວ່າງການຕິດຕັ້ງ, ການກວດສອບຈຸດກ່ຽວກັບການມີສ່ວນຮ່ວມຂອງ seam ແລະການສອດຄ່ອງ clip ຊ່ວຍໃຫ້ມີຄຸນນະພາບທີ່ສອດຄ່ອງ.
