ແຜ່ນມຸງ Corrugated

ແຜ່ນມຸງ Corrugated ແມ່ນແຜ່ນສະຖາປັດຕະຍະກໍາທີ່ມີຮູບຮ່າງຄ້າຍຄືຄື້ນ, ປະກອບຢ່າງຕໍ່ເນື່ອງຈາກທໍ່ໂລຫະ (ເຫຼັກເຄືອບກ່ອນຫຼືແຜ່ນໂລຫະປະສົມ) ໂດຍໃຊ້ອຸປະກອນມ້ວນເຢັນຫຼາຍຂັ້ນຕອນ. ພາກສ່ວນຂ້າມມີລັກສະນະເປັນຄື້ນ sinusoidal ຢ່າງຕໍ່ເນື່ອງຫຼື corrugation ໃກ້ກັບ trapezoidal; ການອອກແບບໂຄງສ້າງນີ້ຊ່ວຍເພີ່ມຄວາມແຂງກະດ້າງຂອງແຜ່ນເຫຼັກບາງໆຕາມທິດທາງຂອງ corrugations (ຂະຫນານກັບ ribs), ເຮັດໃຫ້ມັນສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຮັບມືແລະ span ເຖິງວ່າຈະມີຄວາມຫນາພຽງແຕ່ 0.6-1.5 ມມ.

ກ່ຽວກັບການຄັດເລືອກ substrate, ວັດສະດຸດັ່ງຕໍ່ໄປນີ້ອາດຈະຖືກເລືອກໂດຍອີງໃສ່ສະພາບແວດລ້ອມການດໍາເນີນງານແລະຄວາມທົນທານ:

ກ່ຽວກັບຂໍ້ກໍານົດຂອງຜະລິດຕະພັນ, ຄວາມຫນາທົ່ວໄປຕັ້ງແຕ່ 0.6 ຫາ 1.5 ມມ, ແລະຄວາມກວ້າງຂອງການຄຸ້ມຄອງທີ່ມີປະສິດທິພາບຕັ້ງແຕ່ 780 ຫາ 1,200 ມມ (ຂຶ້ນກັບໂປຣໄຟລ໌); ຄວາມຍາວສາມາດປັບແຕ່ງໄດ້ຕາມຄວາມຕ້ອງການຂອງໂຄງການ. ຜະລິດຕະພັນປະຕິບັດຕາມມາດຕະຖານແຫ່ງຊາດ GB / T 12755-2008 (ແຜ່ນເຫຼັກກ້າສໍາລັບການກໍ່ສ້າງ) ແລະມາດຕະຖານສາກົນທີ່ກ່ຽວຂ້ອງ.

ການກວດສອບການປະຕິບັດຕົວຈິງ

1. ການກວດສອບໂຄງສ້າງຫລັງຄາທີ່ມີຂະໜາດໃຫຍ່

ລະບົບໂຄງສ້າງມຸງ corrugated ໂລຫະໄດ້ຖືກນໍາສະເຫນີຈາກສະຫະລັດໃນ 1992; ມັນປະກອບດ້ວຍໂຄງປະກອບການຫລັງຄາໂຄ້ງທີ່ສ້າງຕັ້ງຂຶ້ນໂດຍມ້ວນກອບເປັນຈໍານວນເຫຼັກ coils ກ່ອນການເຄືອບ. ໂດຍລັກສະນະປະສິດທິພາບຂອງວັດສະດຸ, ການກໍ່ສ້າງຢ່າງໄວວາ, ຄວາມສາມາດໃນການຂະຫຍາຍຂະຫນາດໃຫຍ່, ແລະການກັນນ້ໍາທີ່ດີເລີດ, ໂຄງສ້າງປະເພດນີ້ໄດ້ເຫັນການຂະຫຍາຍຕົວຢ່າງໄວວາໃນຕະຫຼາດການກໍ່ສ້າງຂອງປະເທດຂອງຂ້ອຍ. ປະຈຸບັນ, ມັນສາມາດບັນລຸຄວາມຍາວເກີນ 36 ແມັດ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບອາຄານທີ່ມີພື້ນທີ່ຂະຫນາດໃຫຍ່ທີ່ບໍ່ຕ້ອງການການສະຫນັບສະຫນູນພາຍໃນ, ເຊັ່ນ: ສາງ, ສະຖານທີ່ກິລາ, ແລະຫ້ອງວາງສະແດງ. ໂຄງສ້າງເຫລໍກມີຄວາມຫນາ 0.6-1.5 ມມ, ລະດັບຄວາມແຂງແຮງຂອງ 210-550 MPa, ແລະອາຍຸການບໍລິການສູງສຸດຂອງ 40-50 ປີ.

2. ການກວດສອບການປະຕິບັດການກັນນ້ໍາມຸງແລະລະບາຍນ້ໍາ

ການອອກແບບທາງຂວາງ sinusoidal ຂອງແຜງມຸງ corrugated ສະຫນອງປະສິດທິພາບການລະບາຍນ້ໍາທີ່ດີເລີດ. ໃນເຂດທີ່ມີຝົນຕົກສູງ, ລະບົບລະບາຍນ້ໍາແມ່ນສໍາຄັນໂດຍສະເພາະສໍາລັບມຸງທີ່ມີ pitched ການນໍາໃຊ້ມຸງ corrugated. ຄວາມສູງຂອງ corrugation ແລະ pitch ໄດ້ຖືກປັບປຸງໃຫ້ດີທີ່ສຸດໂດຍອີງໃສ່ນະໂຍບາຍດ້ານຂອງນ້ໍາເພື່ອຮັບປະກັນການໄຫຼຢ່າງໄວວາຈາກຮ່ອມພູໄປຫາ eaves, ດັ່ງນັ້ນການຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫລຂອງຫລັງຄາ. ໃນການນໍາໃຊ້ພາກປະຕິບັດ, ຮ່ອງລະບາຍນ້ໍາສໍາລັບການມຸງ corrugated ຄວນຈະມີຢ່າງຫນ້ອຍ 5% ເພື່ອປະຕິບັດຕາມມາດຕະຖານກັນນ້ໍາຂອງອາຄານ.

3. ການກວດສອບຄວາມທົນທານ, ອາຍຸການບໍລິການ 50 ປີສໍາລັບອາລູມິນຽມ-ແມກນີຊຽມ-ແມກນີສໂລຫະປະສົມ

ກະດານ Corrugated ທີ່ເຮັດດ້ວຍໂລຫະປະສົມອາລູມິນຽມ - ແມກນີຊຽມ - ແມກນີຊຽມສະຫນອງການຕໍ່ຕ້ານ corrosion ທີ່ດີເລີດແລະຄວາມສາມາດໃນການປິ່ນປົວຕົນເອງ, ມີຊີວິດການບໍລິການເຖິງ 50 ປີ. ຟິມອາລູມິນຽມ oxide ປ້ອງກັນທີ່ຫນາແຫນ້ນຕາມທໍາມະຊາດປະກອບຢູ່ເທິງພື້ນຜິວຂອງວັດສະດຸ, ສະຫນອງຄວາມຕ້ານທານ corrosion ຢ່າງຫຼວງຫຼາຍ outperforms ເຫຼັກ galvanized ໃນສະພາບອາກາດທາງທະເລແລະສະພາບແວດລ້ອມອຸດສາຫະກໍາ. ຫມູ່ຄະນະເຫຼົ່ານີ້ແມ່ນເຫມາະສົມສໍາລັບໂຄງສ້າງເຊັ່ນ: ຮ້ານຂາຍລົດຍົນ, ໂຮງງານອຸດສາຫະກໍາທີ່ທັນສະໄຫມ, ຫ້ອງວາງສະແດງ, ແລະພື້ນຖານການຜະລິດຮູບເງົາ / ໂທລະພາບ; ຄວາມຫນາທົ່ວໄປຕັ້ງແຕ່ 0.7 ມມຫາ 1.2 ມມ.

4. ການກວດສອບຄວາມຕ້ານທານຂອງລົມ Uplift

ແຜ່ນຫລັງຄາ corrugated ແມ່ນເຊື່ອມຕໍ່ກັບ purlins ຫລັງຄາໂດຍຜ່ານວົງເລັບຫຼື fasteners, ທີ່ມີການຕັ້ງຄ່າ interlocking ຢ່າງຕໍ່ເນື່ອງຫຼື overlapping ຂອງ profile corrugated ການສ້າງລະບົບໂຄງສ້າງທີ່ທົນທານຕໍ່ການຍົກພະລັງງານລົມ. ໃນໂຄງສ້າງຫລັງຄາທີ່ມີຮູບຊົງໂຄ້ງຍາວ, ການຜະສົມຜະສານຂອງຮູບຊົງໂຄ້ງຂອງກະດານແລະສ່ວນຂ້າມຂອງ corrugated ສະຫນອງຄວາມສາມາດໃນການຮັບນ້ໍາຫນັກທີ່ເຫນືອກວ່າຕໍ່ກັບກໍາລັງລົມ, ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບລະບົບຫລັງຄາໃນເຂດທີ່ມີລົມພະຍຸໄຕ້ຝຸ່ນ.

ຂໍ້ມູນຈໍາເພາະທີ່ສໍາຄັນໃນທັນທີ

ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນ

Corrugated Profile: ນ້ໍາຫນັກເບົາແຕ່ມີຄວາມເຂັ້ມແຂງສູງ: ການອອກແບບ sinusoidal ຢ່າງຫຼວງຫຼາຍເສີມຂະຫຍາຍຄວາມເຂັ້ມງວດຂອງແຜ່ນບາງໆ; ຄວາມຫນາຂອງ 0.6-1.5 ມມຕອບສະຫນອງຄວາມຕ້ອງການ span ມຸງມາດຕະຖານໃນຂະນະທີ່ຫຼຸດຜ່ອນການໂຫຼດໂຄງສ້າງ.

ປະສິດທິພາບການລະບາຍນ້ໍາທີ່ດີເລີດ: ຮ່ອງຂອງພື້ນຜິວມ້ວນເປັນຊ່ອງທາງລະບາຍນ້ໍາທໍາມະຊາດ, ຮັບປະກັນການໄຫຼຂອງນ້ໍາລຽບ - ເຫມາະສໍາລັບອາຄານຫລັງຄາໃນເຂດທີ່ມີຝົນຕົກສູງ.

ວັດສະດຸທີ່ຫຼາກຫຼາຍສໍາລັບການເລືອກທີ່ມີຄວາມຍືດຫຍຸ່ນ: ທາງເລືອກຕ່າງໆແມ່ນຕັ້ງແຕ່ເຫຼັກກ້າທີ່ປະຫຍັດແລະທົນທານຕໍ່ການກັດກ່ອນຂອງເຫຼັກກ້າເຄືອບ Al-Zn ຈົນເຖິງໂລຫະປະສົມ Al-Mg-Mn ທີ່ທົນທານ (ເຖິງ 50 ປີ), ອະນຸຍາດໃຫ້ເລືອກທີ່ມີຄວາມຍືດຫຍຸ່ນໂດຍອີງໃສ່ສະພາບແວດລ້ອມຂອງໂຄງການແລະງົບປະມານ.

ຄວາມອາດສາມາດສໍາລັບໂຄງສ້າງໂຄ້ງຂະຫນາດໃຫຍ່: ການນໍາໃຊ້ລະບົບມຸງ corrugated arched ໂລຫະເຮັດໃຫ້ຖັນບໍ່ມີຖັນ, ຊ່ອງຂະຫນາດໃຫຍ່ເກີນ 36 ແມັດ, ສະຫນອງການກໍ່ສ້າງຢ່າງໄວວາແລະປະສິດທິພາບວັດສະດຸ.

ການຕິດຕັ້ງດ່ວນ ແລະ ການກໍ່ສ້າງທີ່ມີປະສິດທິພາບ: ໂຮງງານຜະລິດ prefabrication ປະສົມປະສານກັບການປະກອບຢູ່ໃນສະຖານທີ່ - ການນໍາໃຊ້ seaming ຫຼື overlapping ວິທີການເຊື່ອມຕໍ່ - ອະນຸຍາດໃຫ້ພື້ນທີ່ການຕິດຕັ້ງປະຈໍາວັນຂະຫນາດໃຫຍ່ແລະເຮັດໃຫ້ວົງຈອນການກໍ່ສ້າງຫລັງຄາສັ້ນລົງຢ່າງຫຼວງຫຼາຍ.

ຄໍາຮ້ອງສະຫມັກ

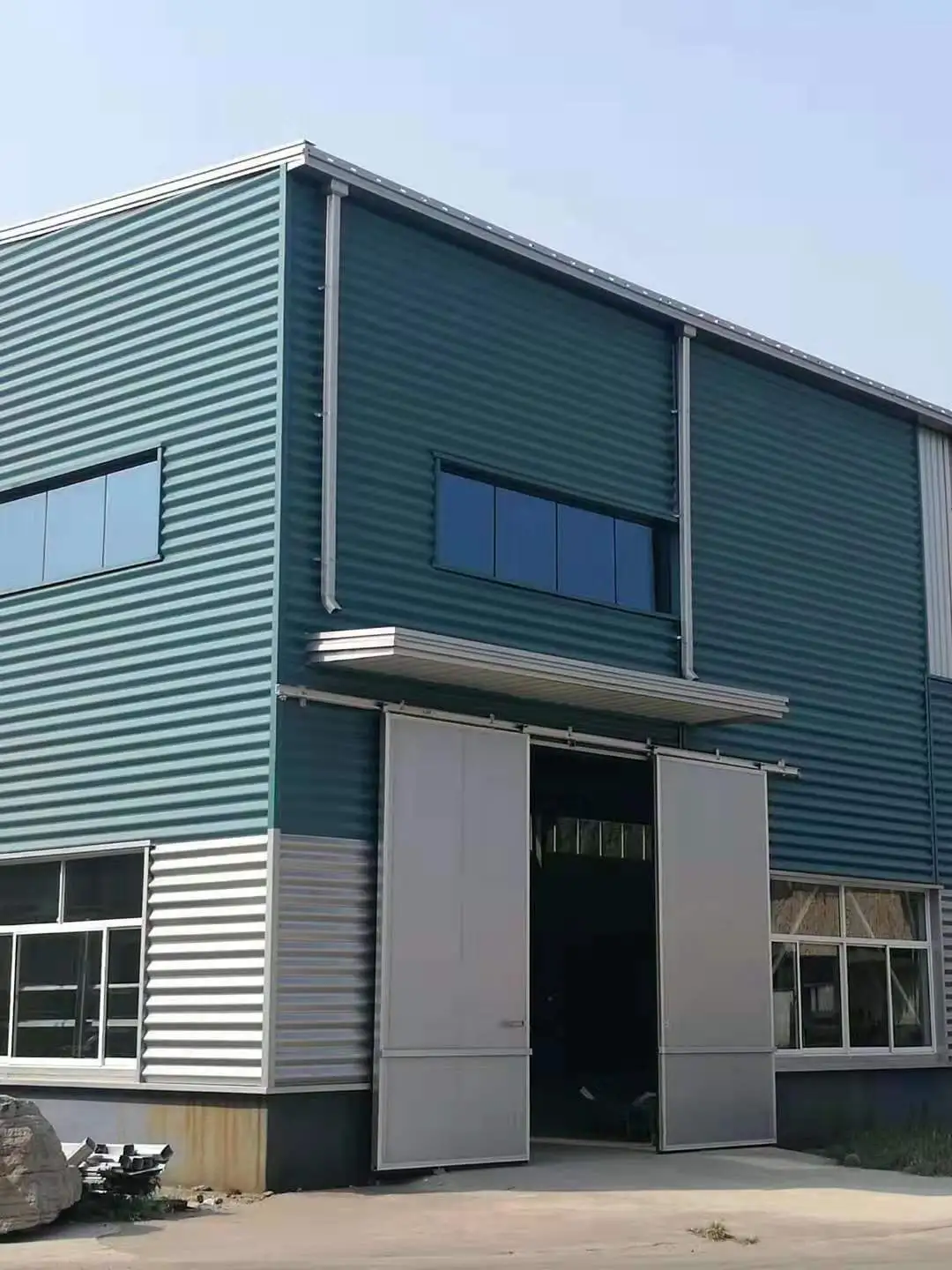

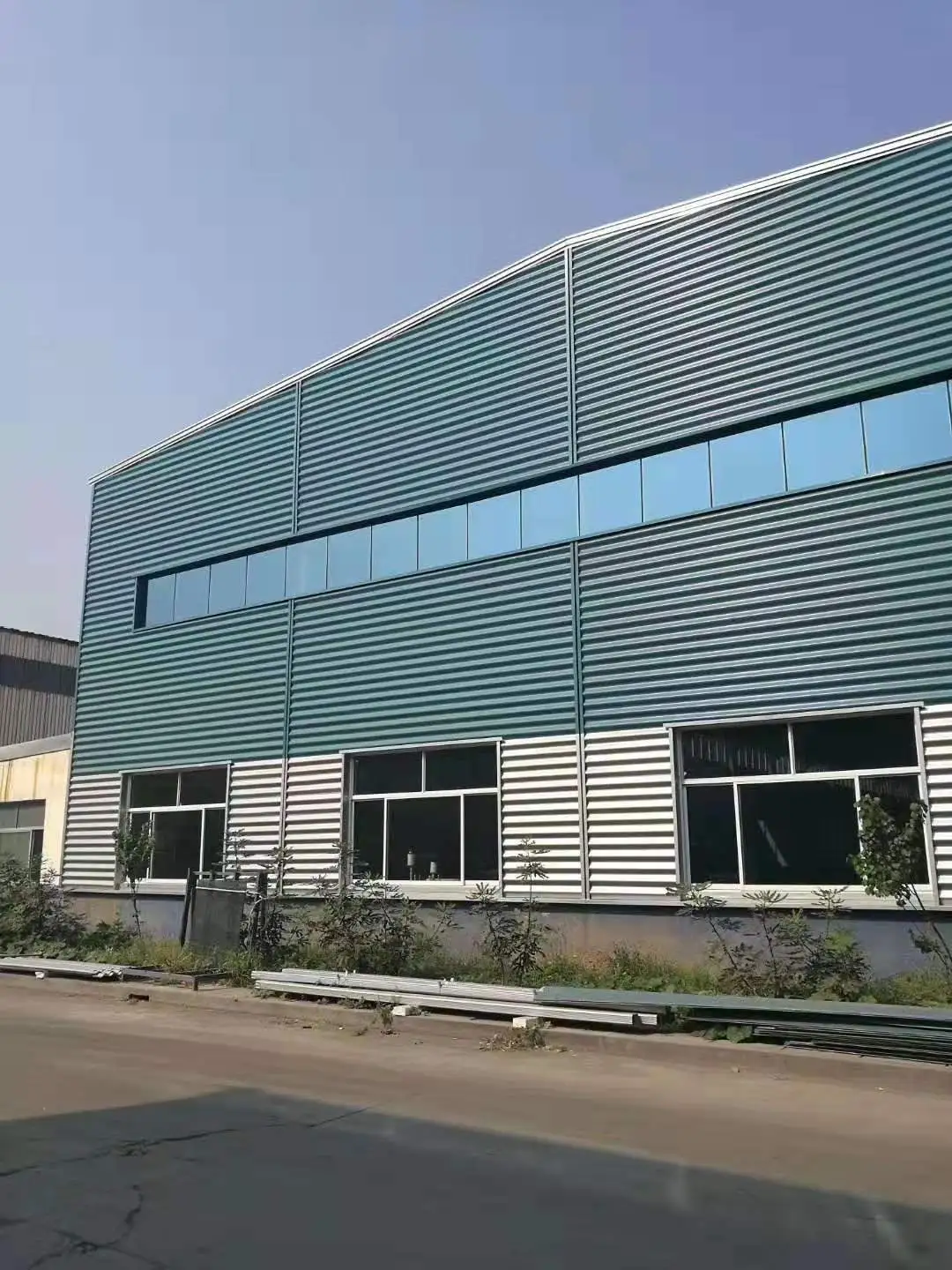

ລະບົບມຸງໂລຫະສໍາລັບໂຮງງານອຸດສາຫະກໍາແລະສາງການຂົນສົ່ງ (ແຜ່ນ corrugated galvanized ຫຼືສີ).

ມຸງກຸດສໍາລັບອາຄານທີ່ຢູ່ອາໄສໃນເຂດທີ່ມີຝົນຕົກສູງ (ກະເບື້ອງມຸງດ້ວຍມ້ວນ).

ຫລັງຄາໂຄ້ງສໍາລັບສະຫນາມກິລາຂະຫນາດໃຫຍ່, ຫ້ອງວາງສະແດງ, ແລະພື້ນຖານການຜະລິດຮູບເງົາ / ໂທລະທັດ (ແຜ່ນອາລູມິນຽມ - ແມກນີຊຽມ - ແມກນີສ corrugated).

ມຸງທີ່ທົນທານຕໍ່ສະພາບອາກາດສໍາລັບອາຄານໃນສະພາບແວດລ້ອມແຄມຝັ່ງທະເລຫຼື corrosive (Al-Zn alloy coated ຫຼື aluminium-magnesium-manganese corrugated sheets).

ເປັນຫຍັງຕ້ອງເລືອກແຜ່ນມຸງ Corrugated?

ທ່ານກໍາລັງຊອກຫາອຸປະກອນມຸງທີ່ມີປະສິດທິພາບ, ເຊື່ອຖືໄດ້ສໍາລັບໂຮງງານອຸດສາຫະກໍາ, ຄັງສິນຄ້າ, ຫຼືໂຄງສ້າງທີ່ມີຂະຫນາດໃຫຍ່ບໍ? ແຜ່ນມຸງ Corrugated ສະເຫນີອັດຕາສ່ວນຄວາມແຮງຕໍ່ນ້ໍາຫນັກທີ່ສູງຍ້ອນການອອກແບບທາງຂວາງຂອງ sinusoidal. ພວກມັນຕອບສະຫນອງຄວາມຕ້ອງການຄວາມທົນທານຕໍ່ສະພາບອາກາດທີ່ຫຼາກຫຼາຍໂດຍຜ່ານທາງເລືອກວັດສະດຸເຊັ່ນ: ເຫຼັກກ້າ galvanized, ການເຄືອບ Al-Zn, ການເຄືອບສີ, ແລະໂລຫະປະສົມອາລູມິນຽມ-magnesium-manganese. ນອກຈາກນັ້ນ, ລະບົບມຸງດ້ວຍເຫຼັກໂຄ້ງແບບໂຄ້ງເຮັດໃຫ້ພື້ນທີ່ພາຍໃນທີ່ບໍ່ມີຖັນມີຄວາມຍາວເກີນ 36 ແມັດ. ຜະລິດຕະພັນເຫຼົ່ານີ້ປະຕິບັດຕາມມາດຕະຖານແຫ່ງຊາດ GB / T 12755-2008 ແລະໄດ້ຮັບການພິສູດປະສິດທິພາບໃນໂຄງການວິສະວະກໍາຈໍານວນຫລາຍ. ເລືອກແຜ່ນມຸງດ້ວຍມ້ວນ - ໂຄງສ້າງທາງຕັດທີ່ປັບໃຫ້ເໝາະສົມບວກກັບການເລືອກວັດສະດຸທີ່ມີຄວາມຍືດຫຍຸ່ນ ສະໜອງການແກ້ໄຂມຸງທີ່ສົມດູນກັບການກໍ່ສ້າງທີ່ມີນ້ຳໜັກເບົາດ້ວຍຄວາມໜ້າເຊື່ອຖືເປັນພິເສດ.
