ແຜ່ນ profiled ໂລຫະ

ແຜ່ນໂລຫະ Profiled Sheet, ຍັງເອີ້ນວ່າກະດານໂລຫະ corrugated, ແມ່ນຜະລິດໂດຍການມ້ວນກອບເປັນຈໍານວນເຫຼັກບາງຫຼືມ້ວນໂລຫະປະສົມອາລູມິນຽມເຂົ້າໄປໃນພາກສ່ວນຕັດ corrugated ໃນອຸນຫະພູມອາກາດລ້ອມຮອບ. ວັດສະດຸພື້ນຖານແມ່ນເລືອກຕາມສະພາບແວດລ້ອມຂອງໂຄງການແລະຄວາມຕ້ອງການການໂຫຼດ. SENBO ດໍາເນີນການຫຼາຍມ້ວນກອບເປັນຈໍານວນຢ່າງຕໍ່ເນື່ອງແລະດໍາເນີນການກວດສອບມິຕິລະດັບກ່ຽວກັບຄວາມສູງ rib, ຄວາມກວ້າງຂອງແຜ່ນ, ແລະເລຂາຄະນິດ profile ໃນລະຫວ່າງການຜະລິດ. ບໍລິສັດຍັງຮັກສາບັນທຶກການກວດກາທີ່ເຂົ້າມາສໍາລັບຄວາມຫນາຂອງໂລຫະພື້ນຖານແລະນ້ໍາຫນັກການເຄືອບ.

ຕົວເລືອກຍ່ອຍ

• ແຜ່ນເຫຼັກ Galvanized:ຊັ້ນຮຽນທີການກໍ່ສ້າງທົ່ວໄປປະກອບມີ Z275 ແລະ Z450, ມີນ້ໍາຫນັກສັງກະສີສອງດ້ານຂອງ 275 g / m²ແລະ 450 g / m² ຕາມລໍາດັບ. ຄວາມຫນາຂອງເຄືອບຕ່ໍາສຸດຕໍ່ຂ້າງແມ່ນປະມານ 19 μm.
• ແຜ່ນເຫຼັກເຄືອບ Al-Zn:ການເຄືອບໂລຫະປະກອບດ້ວຍອາລູມິນຽມປະມານ 55%, ສັງກະສີ 43.5%, ແລະຊິລິໂຄນ 1.5%. ຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນແມ່ນ 3 ຫາ 5 ເທົ່າຂອງເຫຼັກກ້າ galvanized. AZ150 ເປັນເກຣດທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງ.
• ແຜ່ນເຫຼັກເຄືອບສີ:ໃຊ້ແຜ່ນຮອງສັງກະສີ ຫຼື Al-Zn ດ້ວຍການທາສີລ່ວງໜ້າ ແລະສານເຄືອບອິນຊີ ເຊັ່ນ: ໂພລີເອສເຕຣເລຍ, ອະຄິລິກ ຫຼື ຟລູໂຣຄາບອນ. ທາງເລືອກນີ້ປະສົມປະສານການປ້ອງກັນ corrosion ດ້ວຍການສໍາເລັດຮູບຕົກແຕ່ງ.
• ແຜ່ນອາລູມິນຽມ:ແຜ່ນໂລຫະປະສົມອາລູມີນຽມເຄິ່ງແຂງຈາກ 0.6 ມມ ຫາ 1.2 ມມ ມີຄວາມໜາ ທົນທານຕໍ່ການກັດກ່ອນ ແລະ ການສ້າງຮູບແບບໄດ້ດີ. ຕ້ອງມີອຸປະສັກ insulating ໃນການເຊື່ອມຕໍ່ກັບໂລຫະທີ່ແຕກຕ່າງກັນເພື່ອຫຼີກເວັ້ນການ corrosion galvanic.

ການ​ປະ​ກອບ​ແລະ​ການ​ຈັດ​ປະ​ເພດ​

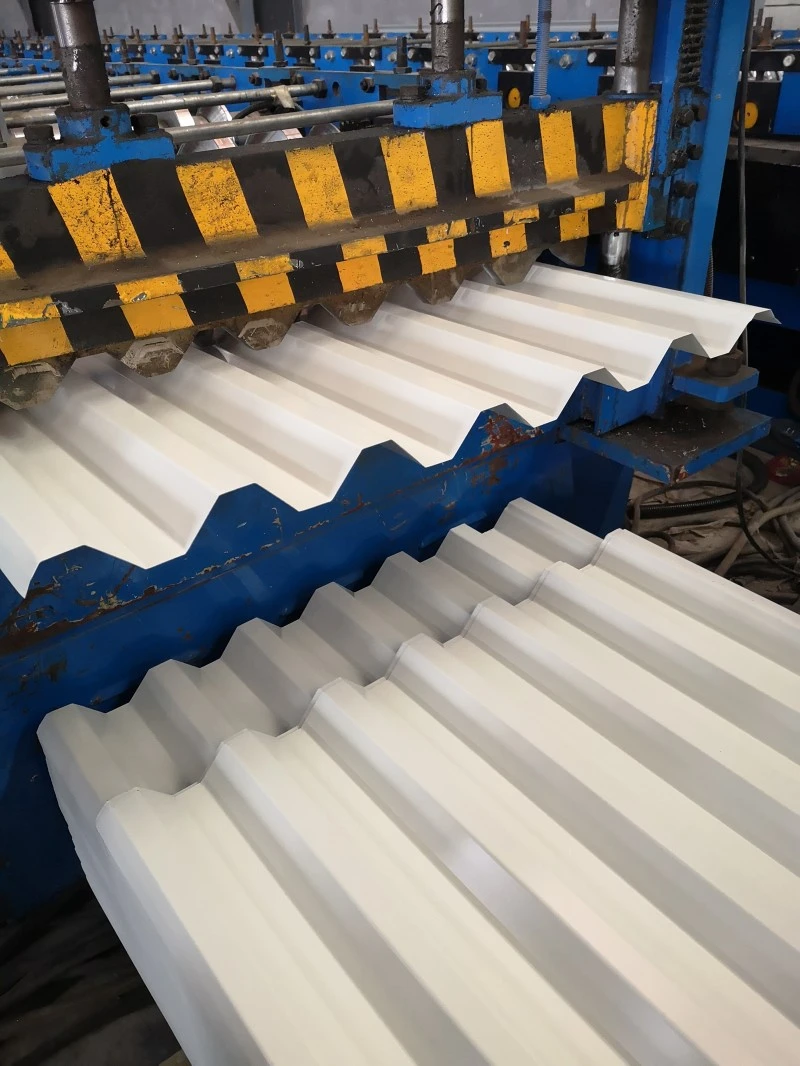

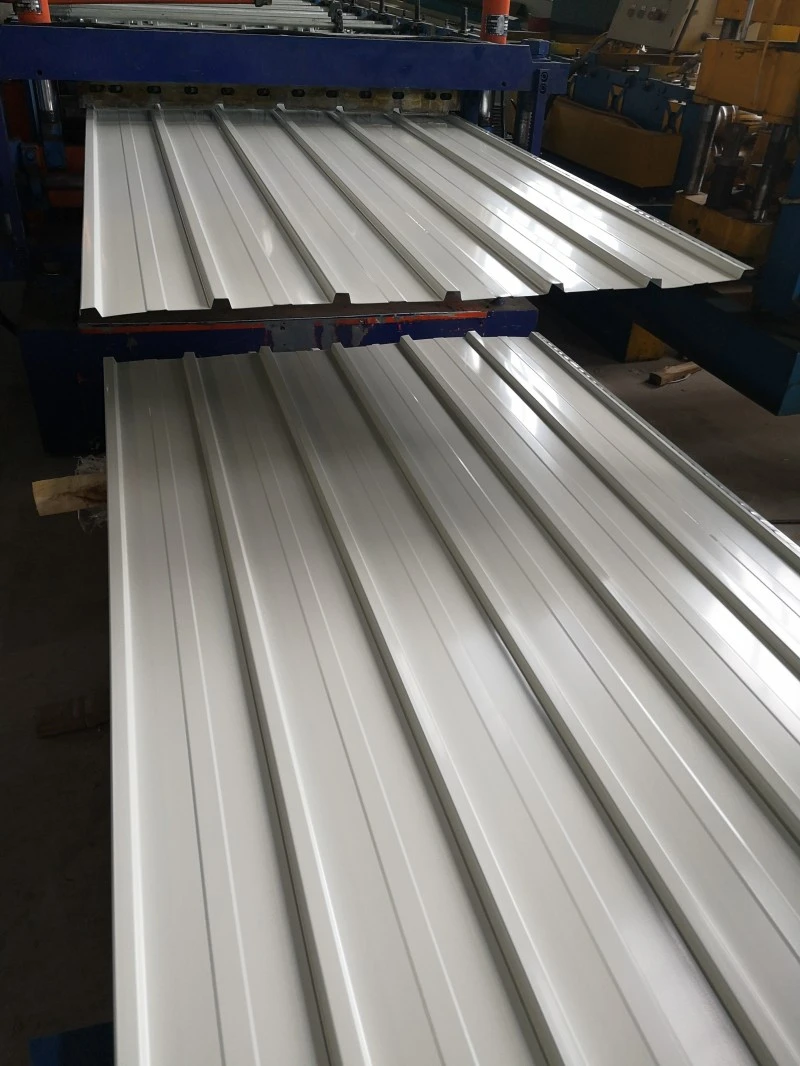

ແຜ່ນ profiled ໂລຫະແມ່ນສ້າງຕັ້ງຂຶ້ນໃນມ້ວນກອບເປັນຈໍານວນຢ່າງຕໍ່ເນື່ອງແລະສາມາດຜະລິດໄດ້ໃນຄວາມຍາວຈາກຫຼາຍແມັດເຖິງສິບແມັດ. ໂຮງງານ prefabrication ສະຫນອງຄວາມຖືກຕ້ອງຂອງມິຕິລະດັບສູງແຕ່ຖືກຈໍາກັດໂດຍຄວາມຍາວການຂົນສົ່ງ. ການສ້າງຮູບແບບໃນພື້ນທີ່ຊ່ວຍໃຫ້ຄວາມຍາວຂອງແຜ່ນກົງກັບໂຄງການ, ຫຼຸດຜ່ອນການສິ້ນສຸດແລະການປະຫຍັດວັດສະດຸແລະແຮງງານ. ຜະລິດຕະພັນໄດ້ຖືກຈັດປະເພດໂດຍພາກສ່ວນຕັດອອກເປັນຮູບ V, ຮູບ U, ຮູບ W, ribbed, stiffened, ແລະ dovetail-grooved. ໂດຍການນໍາໃຊ້, ພວກເຂົາປະກອບມີກະດານຫລັງຄາ, ກະດານກໍາແພງ, ຊັ້ນພື້ນເຮືອນແບບປະສົມ, ແລະກະດານໂຄງສ້າງໂຄ້ງ.

ຂໍ້ມູນຈໍາເພາະ

ຂໍ້ມູນຄໍາຮ້ອງສະຫມັກໂຄງການ

1. ອາຄານອຸດສາຫະກໍາ ແລະສາງ

ແຜ່ນໂລຫະ profiled ຖືກນໍາໃຊ້ທົ່ວໄປສໍາລັບການ enclosures ມຸງແລະກໍາແພງຫີນໃນໂຮງງານອຸດສາຫະກໍາແລະສາງຍ້ອນມີນ້ໍາຂອງຕົນເອງຕ່ໍາແລະຄວາມເຂັ້ມແຂງພຽງພໍ. ສໍາລັບໂຄງການທີ່ບໍ່ມີ insulation ຄວາມຮ້ອນ, ການບໍລິໂພກເຫຼັກແມ່ນປະມານ 5 kg / m²ຫາ 11 kg / m². ມຸງດ້ວຍໂລຫະຢູ່ທີ່ສະຫນາມກິລາ Pingliang, ຕິດຕັ້ງໃນລະຫວ່າງເດືອນມິຖຸນາ 2020 ຫາເດືອນມິຖຸນາ 2023, ໄດ້ນໍາໃຊ້ແຜ່ນເຫຼັກ Al-Zn ທີ່ມີຄວາມຫນາ 0.6 ມມເປັນຊັ້ນພື້ນຖານມຸງ. ໂຄງການດັ່ງກ່າວໄດ້ຮັບລາງວັນເງິນສໍາລັບເຕັກໂນໂລຊີວິສະວະກໍາຢູ່ໃນ 2024 ການກໍ່ສ້າງ Waterproofing Industry Science and Technology Awards, ເຊິ່ງຊີ້ໃຫ້ເຫັນອຸປະກອນການປະຕິບັດທີ່ຍອມຮັບໃນສະຖານທີ່ສາທາລະນະຂະຫນາດໃຫຍ່.

2. ລະບົບຊັ້ນປະກອບ

ເມື່ອປະສົມກັບຊີມັງ, ແຜ່ນເຫຼັກ profiled ເຮັດຫນ້າທີ່ເປັນທັງ formwork ຖາວອນແລະການເສີມ tensile. ວິທີການນີ້ກໍາຈັດຄວາມຕ້ອງການສໍາລັບ formwork ໄມ້ພື້ນເມືອງແລະການ shoring ຊົ່ວຄາວ. ເພື່ອປັບປຸງຄວາມຜູກພັນລະຫວ່າງເຫລໍກແລະຄອນກີດ, ແຜ່ນ shear ສາມາດຖືກເຊື່ອມກ່ອນກັບແຜ່ນ, ຫຼືແຜ່ນສາມາດຖືກສ້າງຂື້ນດ້ວຍ ribs stiffening bidirectional. ລະບົບຊັ້ນປະສົມແມ່ນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອາຄານສູງແລະໂຄງສ້າງອຸດສາຫະກໍາຫຼາຍຊັ້ນ.

3. ໂຄງສ້າງໂຄ້ງ ແລະ ໂຄ້ງ

ແຜ່ນ profiled ໂລຫະສາມາດໄດ້ຮັບການສ້າງຕັ້ງຂຶ້ນເປັນແຜ່ນແປຫຼືໂຄ້ງ. ແຜ່ນໂຄ້ງເຮັດໃຫ້ອາຄານໂຄ້ງທີ່ປະສົມປະສານການທໍາງານຂອງ beam, ຝາອັດປາກຂຸມ, ແລະຖັນເຂົ້າໄປໃນຮູບແບບໂຄງສ້າງດຽວ. ລະບົບຫລັງຄາສາມາດຜະລິດເປັນແຜ່ນສ່ວນໂຄ້ງຫຼືຕົວແປໄດ້ແລະເຫມາະສົມສໍາລັບການກັນນ້ໍາຊັ້ນ I ເຖິງ III ທີ່ມີຄວາມຄ້ອຍຕ່ໍາສຸດຂອງ 1.5 ອົງສາ.

4. ມຸງກັນນ້ໍາແລະທົນທານຕໍ່ລົມ

ໂດຍທົ່ວໄປແລ້ວລະບົບຫລັງຄາຈະໃຊ້ການເຊື່ອມຕໍ່ແບບສະກູທີ່ຄົງທີ່ lapped ຫຼືການອອກແບບ interlocking seam ຢືນສູງ. ​ວິທີ​ການ​ຕິດ​ຕັ້ງ​ແມ່ນ​ໃຊ້​ເຄື່ອງ​ຍຶດ​ທີ່​ປິດ​ບັງ, ບໍ່​ເຈາະ​ໄດ້ ​ແລະ ​ໄດ້​ນຳ​ໃຊ້​ໃນ​ບັນດາ​ໂຄງການ​ເຊັ່ນ​ອາຄານ​ຢູ່​ສະໜາມ​ບິນ​ສາກົນ​ນະຄອນຫຼວງ​ປັກ​ກິ່ງ. ລະບົບແຜ່ນ profiled seam ຢືນ 360° ຂອງ SENBO ມີຄວາມກວ້າງຂອງແຜງ 430 ມມ ແລະຄວາມສູງຂອງກະດູກຂ້າງ 65 ມມ. ມັນໄດ້ຖືກອອກແບບສໍາລັບຄວາມຊັນລະບາຍນ້ໍາຢ່າງຫນ້ອຍ 5% ແລະໄລຍະຫ່າງ purlin ບໍ່ເກີນ 1.5 m. ວິທີການຍຶດຕິດທີ່ປິດບັງຊ່ວຍປັບປຸງຄວາມຕ້ານທານຕໍ່ກັບການຍົກແຮງລົມ ແລະຫຼຸດຜ່ອນເສັ້ນທາງຮົ່ວ ເມື່ອປຽບທຽບກັບຕົວຍຶດທີ່ເປີດເຜີຍ.

ຄຸນລັກສະນະຂອງຜະລິດຕະພັນ

• ນ້ ຳ ໜັກ ເບົາແລະປະຫຍັດ:ການບໍລິໂພກເຫຼັກກ້າຂອງ 5 ກິໂລ / m²ຫາ 11 ກິໂລ / m²ສໍາລັບການມຸງແລະ span ປະຫຍັດປະມານ 3.5 m ເຮັດໃຫ້ວັດສະດຸທີ່ເຫມາະສົມສໍາລັບການ enclosures ຂະຫນາດໃຫຍ່.
• ຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນ:ແຜ່ນເຄືອບ Al-Zn ສະຫນອງການຕໍ່ຕ້ານ corrosion ຂອງເຫຼັກກ້າ 3 ຫາ 5 ເທົ່າ. ການເຄືອບ PVDF ຍັງຍືດອາຍຸການບໍລິການໃນສະພາບແວດລ້ອມທີ່ຮຸກຮານ.
• ຫຼາກຫຼາຍໂປຣໄຟລ໌:ຮູບຊົງ V, ribbed, stiffened, ແລະ dovetail profile ສາມາດໃຊ້ໄດ້. ແຜ່ນສ່ວນໂຄ້ງແລະຕົວປ່ຽນແປງສາມາດຜະລິດໄດ້ສໍາລັບຮູບແບບສະຖາປັດຕະຍະກໍາພິເສດ.
• ສອງ​ຮູບ​ແບບ​ການ​ຜະ​ລິດ​:ໂຮງງານຜະລິດ prefabrication ຫຼືມ້ວນຢູ່ໃນສະຖານທີ່ເຮັດໃຫ້ມີຄວາມຍືດຫຍຸ່ນໃນຄວາມຍາວແຜ່ນແລະການວາງແຜນການຂົນສົ່ງ.
• ວັດສະດຸທີ່ນຳມາໃຊ້ຄືນໄດ້:ແຜ່ນເຫຼັກກ້າແລະອາລູມິນຽມສາມາດນໍາມາໃຊ້ໃຫມ່ໃນຕອນທ້າຍຂອງການບໍລິການ. ແຜ່ນຍັງສາມາດປະສົມປະສານກັບລະບົບ photovoltaic ສໍາລັບການຜະລິດພະລັງງານ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ມຸງ ແລະ ຝາຜະໜັງສຳລັບໂຮງງານອຸດສາຫະກຳ ແລະ ຄັງສິນຄ້າຂົນສົ່ງ.
• ມຸງໂລຫະສໍາລັບອາຄານສາທາລະນະເຊັ່ນ: ສະຫນາມກິລາ, ສູນວາງສະແດງ, ແລະສະຫນາມບິນ.
• ຊັ້ນພື້ນເຮືອນປະກອບສໍາລັບອາຄານສູງແລະສິ່ງອໍານວຍຄວາມສະດວກອຸດສາຫະກໍາຫຼາຍຊັ້ນ.
• ອາຄານ Arched ແລະໂຄງສ້າງຊົ່ວຄາວທີ່ໄດ້ຮັບຜົນປະໂຫຍດຈາກຮູບແບບແກະທີ່ສະຫນັບສະຫນູນຕົນເອງ.

ຄໍາແນະນໍາການຕິດຕັ້ງແລະການຈັດການ

• ເກັບຮັກສາແຜ່ນຢູ່ໃນລະດັບສະຫນັບສະຫນູນແລະຮັກສາໃຫ້ເຂົາເຈົ້າແຫ້ງ. ໃຊ້ຜ້າຄຸມທີ່ລະບາຍອາກາດໄດ້ຖ້າບ່ອນເກັບມ້ຽນພາຍນອກແມ່ນຫຼີກລ່ຽງບໍ່ໄດ້.
• ຍົກມັດດ້ວຍສາຍເຊືອກກວ້າງ ຫຼືແຖບແຜ່ອອກເພື່ອປ້ອງກັນການຜິດປົກກະຕິຂອງກະດູກຂ້າງ ແລະຄວາມເສຍຫາຍຂອງການເຄືອບ.
• ຕັດແຜ່ນດ້ວຍເຄື່ອງຕັດຫຼືເຄື່ອງຕັດ. ຫຼີກເວັ້ນການຕັດຂັດທີ່ເຮັດໃຫ້ເກີດຄວາມຮ້ອນແລະທໍາລາຍການເຄືອບໂລຫະຫຼືອິນຊີ.
• ໃຊ້ fasteners ກັບ washers ທີ່ເຂົ້າກັນໄດ້ກັບວັດສະດຸແຜ່ນເພື່ອຫຼີກເວັ້ນການ corrosion galvanic.
• ປະຕິບັດຕາມ lap ຂ້າງທີ່ລະບຸໄວ້ແລະລາຍລະອຽດຂອງທ້າຍ. ໃນພື້ນທີ່ທີ່ມີລົມແຮງ, ເພີ່ມຄວາມຫນາແຫນ້ນຂອງ fastener ຢູ່ແຄມຂອງມຸງແລະມຸມ.
• ສໍາລັບລະບົບ seam ຢືນ, ກວດສອບການມີສ່ວນຮ່ວມຂອງ clip ແລະຄວາມຫນາແຫນ້ນຂອງ seam ກ່ອນທີ່ຈະຍ້າຍໄປກະດານຕໍ່ໄປ.

ຄໍາຖາມທົ່ວໄປ

ຂ້ອຍຈະເລືອກລະຫວ່າງ galvanized, Al-Zn coated, ແລະແຜ່ນເຄືອບສີແນວໃດ?

ທາງເລືອກແມ່ນຂຶ້ນກັບສະພາບແວດລ້ອມບັນຍາກາດແລະຄວາມຕ້ອງການຮູບລັກສະນະ. ແຜ່ນ Galvanized ແມ່ນປະຫຍັດສໍາລັບສະພາບທີ່ບໍ່ຮຸນແຮງ. ແຜ່ນເຄືອບ Al-Zn ສະຫນອງການຕໍ່ຕ້ານ corrosion ດີກວ່າແລະເປັນທີ່ນິຍົມສໍາລັບສະຖານທີ່ແຄມຝັ່ງທະເລຫຼືອຸດສາຫະກໍາ. ແຜ່ນເຄືອບສີເພີ່ມການຕົກແຕ່ງທີ່ທົນທານແລະຖືກເລືອກເມື່ອຮູບລັກສະນະທີ່ສໍາຄັນຫຼືເມື່ອຕ້ອງການການປົກປ້ອງການເຄືອບເພີ່ມເຕີມ.

ແຜ່ນໂລຫະທີ່ມີ profiled ສາມາດຖືກນໍາໃຊ້ສໍາລັບທັງສອງດ້ານຫລັງຄາແລະຝາ?

ແມ່ນແລ້ວ, ແຕ່ໂປຣໄຟລ໌ແລະຄວາມໜາອາດແຕກຕ່າງກັນ. ແຜງຫລັງຄາຕ້ອງຈັດການລະບາຍນ້ໍາແລະການຍົກລົມ, ໃນຂະນະທີ່ແຜງຜະຫນັງແມ່ນເນັ້ນໃສ່ການໂຫຼດລົມແລະຮູບລັກສະນະ. ຕາຕະລາງ span ຂອງຜູ້ຜະລິດຄວນຈະຖືກນໍາໃຊ້ເພື່ອເລືອກໂປຣໄຟລ໌ທີ່ຖືກຕ້ອງສໍາລັບແຕ່ລະຄໍາຮ້ອງສະຫມັກ.

ເປີ້ນພູຕ່ຳສຸດສຳລັບແຜ່ນເຫຼົ່ານີ້ແມ່ນຫຍັງ?

ສໍາລັບລະບົບ screw-fixed lapped, ຄວາມຊັນຕ່ໍາສຸດຂອງ 5% ແມ່ນປົກກະຕິ. ລະບົບ seam ຢືນສາມາດຖືກນໍາໃຊ້ໃນເປີ້ນພູຕ່ໍາສຸດ 1.5 ອົງສາເມື່ອຕິດຕັ້ງດ້ວຍການປະທັບຕາ seam ທີ່ເຫມາະສົມແລະການອອກແບບລະບາຍນ້ໍາ. ຄວນພິຈາລະນາການໂຫຼດພະລັງງານລົມ ແລະ ລະດັບນໍ້າຝົນທີ່ອອກແບບຂອງໂຄງການ.

ການຂະຫຍາຍຄວາມຮ້ອນແລະການຫົດຕົວຖືກຈັດການແນວໃດໃນແຜ່ນຍາວ?

ແຜ່ນຍາວຂະຫຍາຍແລະເຮັດສັນຍາກັບການປ່ຽນແປງຂອງອຸນຫະພູມ. ລະບົບ seam ຢືນອະນຸຍາດໃຫ້ການເຄື່ອນໄຫວຜ່ານ clip sliding. ສໍາລັບລະບົບ lapped, ລາຍລະອຽດ lap ທ້າຍແລະຊ່ອງ fastener ຄວນຖືກອອກແບບມາເພື່ອຮອງຮັບການເຄື່ອນໄຫວຄວາມຮ້ອນ. ຄວາມຍາວຂອງແຜ່ນແລະລະດັບອຸນຫະພູມຄວນໄດ້ຮັບການທົບທວນຄືນໂດຍວິສະວະກອນໂຄງການ.

ການຄວບຄຸມຄຸນນະພາບແລະເອກະສານ

ຜູ້ສະຫນອງຄວນສະຫນອງໃບຢັ້ງຢືນການທົດສອບໂຮງງານສໍາລັບໂລຫະພື້ນຖານແລະບັນທຶກການເຄືອບ. ຂະຫນາດຂອງໂປຣໄຟລ໌ເຊັ່ນ: ຄວາມສູງຂອງກະດູກຂ້າງ, pitch, ແລະຄວາມກວ້າງປະສິດທິພາບແມ່ນຖືກກວດສອບໃນລະຫວ່າງການຜະລິດແລະກ່ອນການຂົນສົ່ງ. ສໍາລັບໂຄງການທີ່ມີຄວາມຕ້ອງການຍົກພະລັງງານລົມສະເພາະ, ບົດລາຍງານການທົດສອບຫຼືການຄິດໄລ່ສາມາດໄດ້ຮັບການສະຫນອງໃຫ້. ການ​ກວດ​ສອບ​ການ​ໄດ້​ຮັບ​ໃນ​ສະ​ຖານ​ທີ່​ຄວນ​ຈະ​ກວດ​ສອບ​ຄວາມ​ຫນາ​ຂອງ​ແຜ່ນ​, ຮູບ​ຮ່າງ​ຂອງ profile​, ສະ​ພາບ​ການ​ເຄືອບ​, ແລະ​ຄວາມ​ຍາວ​ຂອງ​ຄໍາ​ສັ່ງ​.

ການພິຈາລະນາການຄັດເລືອກ

• ກໍານົດປະເພດ corrosion ສິ່ງແວດລ້ອມຂອງສະຖານທີ່ກ່ອນທີ່ຈະເລືອກເອົາວັດສະດຸພື້ນຖານແລະການເຄືອບ.
• ຢືນ​ຢັນ​ການ​ອອກ​ແບບ​ການ​ໂຫຼດ​ພະ​ລັງ​ງານ​ລົມ​ແລະ span ເພື່ອ​ເລືອກ​ຄວາມ​ຫນາ​ຂອງ​ແຜ່ນ​ທີ່​ຖືກ​ຕ້ອງ​ແລະ profile​.
• ກວດເບິ່ງຄວາມຊັນຂອງຫລັງຄາແລະຮູບແບບການລະບາຍນ້ໍາເພື່ອຫຼີກເວັ້ນການສະສົມຂອງນ້ໍາແລະການຮົ່ວໄຫລ.
• ສໍາລັບແຜ່ນຕໍ່ເນື່ອງຍາວ, ກວດສອບວ່າເສັ້ນທາງການຂົນສົ່ງສາມາດຮອງຮັບຄວາມຍາວທີ່ຕ້ອງການຫຼືແຜນການສໍາລັບການມ້ວນຢູ່ໃນສະຖານທີ່.
• ຖ້າແຜ່ນຈະຖືກນໍາໃຊ້ໃນລະບົບຊັ້ນປະກອບ, ຢືນຢັນຮູບແບບ shear stud ທີ່ຕ້ອງການແລະຄວາມຕ້ອງການການຈັດອັນດັບໄຟ.
